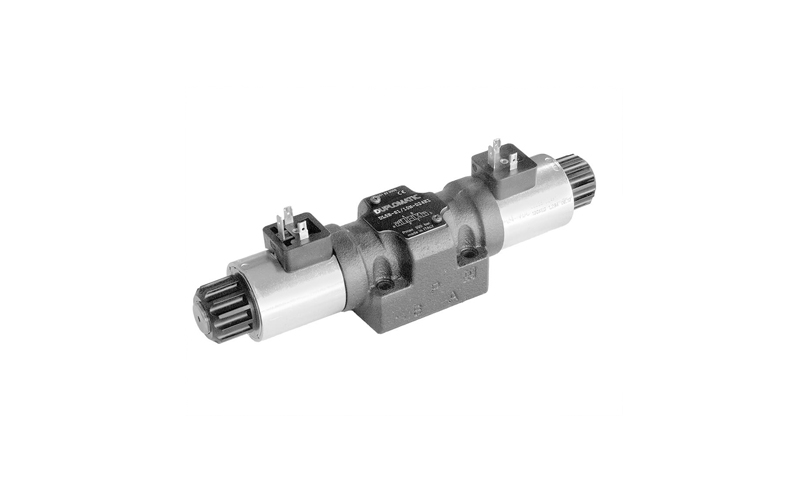

DL5B Solenoid actuated directional control valve, compact
Sipariş Kodu:41335
Boyut:ISO4401-05
Montaj Stili:alt plaka
Maksimum Çalışma Basıncı:320bar
Maksimum Akış:125l/min
AÇIKLAMA
DL5B, ISO 4401-05 standardına göre montaj yüzeyine sahip, alt plaka montajı için kompakt, doğrudan etkili yön solenoid valfleridir.
Özellikle tarım makineleri için tasarlanmıştır. Yaylı geri dönüş veya mekanik kilitleme ile 3 portlu ve 4 portlu tasarımlarda mevcuttur.
Vana gövdesi, akış basınç düşüşünü en aza indirmek için geniş iç geçitlerle donatılmış yüksek mukavemetli demir dökümlerden yapılmıştır. Değiştirilebilir bobinlere sahip ıslak armatür solenoidleri kullanılır. Vana yalnızca DC solenoidlerle mevcuttur.
Standart manuel geçersiz kılmaya alternatif olarak, itmeli geçersiz kılma, çizme ve mekanik mandal cihazları vardır. DL5B vanaları yelpazesi ayrıca korozyon direncini artırmak için çinko-nikel kaplamalı versiyonları da içerir.
| ( CETOP 5 ) NG 10 BOBİNLİ YÖN – KONTROL VALFLERİ – MAKS. BASINÇ 320(bar) – MAKS. DEBİ 125(lt/dk) | |||||||
| Malzeme Kodu | Konum & Spool Tipi | Voltaj | |||||
| DL5B-S1/10N-D12K1 | NG 10 4/3 KAPALI MERKEZ | 12 VDC | |||||
| DL5B-S1/10N-D24K1 | NG 10 4/3 KAPALI MERKEZ | 24 VDC | |||||
| DL5B-S2/10N-D12K1 | NG 10 4/3 H MERKEZ | 12 VDC | |||||
| DL5B-S2/10N-D24K1 | NG 10 4/3 H MERKEZ | 24 VDC | |||||
| DL5B-S3/10N-D12K1 | NG 10 4/3 ABT MERKEZ | 12 VDC | |||||
| DL5B-S3/10N-D24K1 | NG 10 4/3 ABT MERKEZ | 24 VDC | |||||
| DL5B-S4/10N-D12K1 | NG 10 4/3 AÇIK MERKEZ | 12 VDC | |||||
| DL5B-S4/10N-D24K1 | NG 10 4/3 AÇIK MERKEZ | 24 VDC | |||||
| DL5B-TA/10N-D12K1 | NG 10 4/2 TEK BOBİN | 12 VDC | |||||
| DL5B-TA/10N-D24K1 | NG 10 4/2 TEK BOBİN | 24 VDC | |||||
| DL5B-SA2/10N-D12K1 | NG 10 4/2 TB HM ENERJ. P>B’YE AÇIK | 12 VDC | |||||
| DL5B-SA2/10N-D24K1 | NG 10 4/2 TB HM ENERJ. P>B’YE AÇIK | 24 VDC | |||||
