AÇIKLAMA

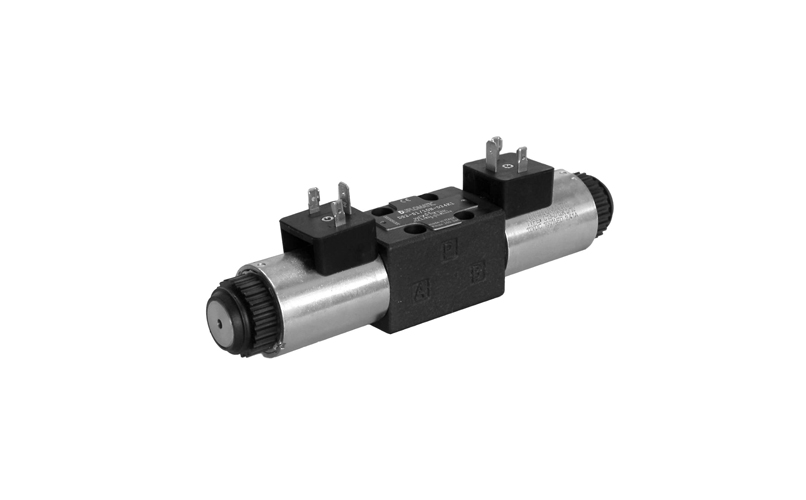

DS2, alt plaka montajı için bir akışın geçişini ve yönünü kontrol eden makaralı yön valfleridir. Yaylı geri dönüş veya mekanik mandal ile 4 portlu tasarımla mevcuttur. Valf gövdesi, akış basınç düşüşlerini en aza indirmek için geniş iç geçişlerle donatılmış yüksek mukavemetli demir dökümlerden yapılmıştır. Değiştirilebilir bobinlere sahip ıslak armatür solenoidleri kullanılır. Valf, DC solenoidlerle mevcuttur. Standart manuel geçersiz kılmaya alternatif olarak döner düğme ve çizme korumalı geçersiz kılma vardır. DS2 vana yelpazesinde korozyonu önlemek amacıyla çinko-nikel kaplamalı versiyonlar da bulunmaktadır.
| ( CETOP 2 ) NG 4 DS2 SERİSİ BOBİNLİ YÖN KONTROL VALFLERİ – 350 BAR | |||
| Malzeme Kodu | Konum & Spool Tipi | Voltaj | Maks. Debi (lt/dk) |
| DS2-S1/10N-D12K1 | NG 4 4/3 KAPALI MERKEZ | 12 VDC | 25 |
| DS2-S1/10N-D24K1 | NG 4 4/3 KAPALI MERKEZ | 24 VDC | 25 |
| DS2-S2/10N-D12K1 | NG 4 4/3 H MERKEZ | 12 VDC | 25 |
| DS2-S2/10N-D24K1 | NG 4 4/3 H MERKEZ | 24 VDC | 25 |
| DS2-S3/10N-D12K1 | NG 4 4/3 ABT MERKEZ | 12 VDC | 25 |
| DS2-S3/10N-D24K1 | NG 4 4/3 ABT MERKEZ | 24 VDC | 25 |
| DS2-S4/10N-D12K1 | NG 4 4/3 AÇIK MERKEZ | 12 VDC | 20 |
| DS2-S4/10N-D24K1 | NG 4 4/3 AÇIK MERKEZ | 24 VDC | 20 |
| DS2-TA/10N-D12K1 | NG 4 4/2 TEK BOBİN P>A’YA AÇIK ENERJ. P>B’YE AÇIK | 12 VDC | 25 |
| DS2-TA/10N-D24K1 | NG 4 4/2 TEK BOBİN P>A’YA AÇIK ENERJ. P>B’YE AÇIK | 24 VDC | 25 |
| DS2-RK/10N-D12K1 | NG 4 4/2 ÇB KG DETANTLI | 12 VDC | 25 |
| DS2-RK/10N-D24K1 | NG 4 4/2 ÇB KG DETANTLI | 24 VDC | 25 |
