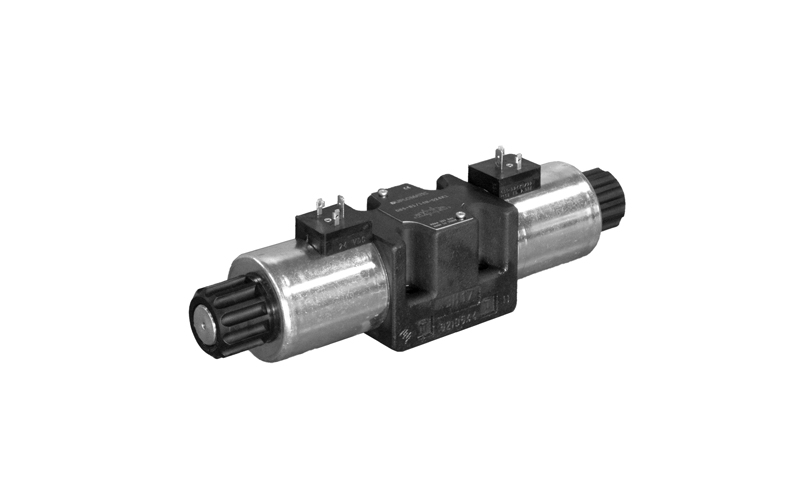

DS5 Solenoid actuated directional control valve - Görsel 1
Büyütmek için tıklayın
DUPLOMATIC

DS5 Solenoid actuated directional control valve

Sipariş Kodu:41310
Boyut:ISO4401-05
Montaj Stili:alt plaka
Maksimum Çalışma Basıncı:320bar
Maksimum Akış:150l/min

Kategoriler:
Açıklama

AÇIKLAMA

DS5, alt plaka montajı için bir akışın geçişini ve yönünü kontrol eden makaralı yön valfleridir. Yaylı geri dönüş veya mekanik mandal ile 3 portlu ve 4 portlu tasarımlarda mevcuttur. Valf gövdesi, akış basınç düşüşlerini en aza indirmek için geniş iç geçişlere sahip yüksek mukavemetli demir dökümlerden yapılmıştır. Değiştirilebilir bobinlere sahip ıslak armatür solenoidleri kullanılır. Valf, DC veya AC solenoidlerle mevcuttur. DC solenoidler, dahili doğrultucu köprülü konektörler kullanılarak AC güç kaynağıyla da beslenebilir. Standart manuel geçersiz kılmaya alternatif olarak düğme, bot ve mekanik mandal cihazı vardır. Vana ayrıca harici tahliye için Y portlu montaj arayüzü ve sabit veya ayarlanabilir yumuşak vites değiştirme cihazlarıyla da mevcuttur.

( CETOP 5 ) NG 10 DS5 SERİSİ BOBİNLİ YÖN KONTROL VALFLERİ MAKS. BASINÇ 320 (bar) MAKS. DEBİ 150 (lt/dk)
Malzeme KoduKonum & Spool Tipi Voltaj
DS5-S1/10N-D12K1NG 10 4/3 KAPALI MERKEZ12 VDC
DS5-S1/10N-D24K1NG 10 4/3 KAPALI MERKEZ24 VDC
DS5-S1/10N-A110K1NG 10 4/3 KAPALI MERKEZ110 VAC
DS5-S1/10N-A230K1NG 10 4/3 KAPALI MERKEZ230 VAC
DS5-S2/10N-D12K1NG 10 4/3 H MERKEZ12 VDC
DS5-S2/10N-D24K1NG 10 4/3 H MERKEZ24 VDC
DS5-S2/10N-A110K1NG 10 4/3 H MERKEZ110 VAC
DS5-S2/10N-A230K1NG 10 4/3 H MERKEZ230 VAC
DS5-S3/10N-D12K1NG 10 4/3 ABT MERKEZ12 VDC
DS5-S3/10N-D24K1NG 10 4/3 ABT MERKEZ24 VDC
DS5-S3/10N-A110K1NG 10 4/3 ABT MERKEZ110 VAC
DS5-S3/10N-A230K1NG 10 4/3 ABT MERKEZ230 VAC
DS5-S4/10N-D12K1NG 10 4/3 AÇIK MERKEZ12 VDC
DS5-S4/10N-D24K1NG 10 4/3 AÇIK MERKEZ24 VDC
DS5-S4/10N-A110K1NG 10 4/3 AÇIK MERKEZ110 VAC
DS5-S4/10N-A230K1NG 10 4/3 AÇIK MERKEZ230 VAC
DS5-S10/10N-D12K1NG 10 4/3  REGENERATİVE12 VDC
DS5-S10/10N-D24K1NG 10 4/3  REGENERATİVE24 VDC
DS5-S10/10N-A110K1NG 10 4/3  REGENERATİVE110 VAC
DS5-S10/10N-A230K1NG 10 4/3  REGENERATİVE230 VAC
DS5-TA/10N-D12K1NG 10 4/2 TEK BOBİN12 VDC
DS5-TA/10N-D24K1NG 10 4/2 TEK BOBİN24 VDC
DS5-TA/10N-A110K1NG 10 4/2 TEK BOBİN110 VAC
DS5-TA/10N-A230K1NG 10 4/2 TEK BOBİN230 VAC
DS5-TA02/11N-D12K1NG 10 4/2 TEK BOBİN H GEÇİŞ12 VDC
DS5-TA02/11N-D24K1NG 10 4/2 TEK BOBİN H GEÇİŞ24 VDC
DS5-TA02/11N-A110K1NG 10 4/2 TEK BOBİN H GEÇİŞ110 VAC
DS5-TA02/11N-A230K1NG 10 4/2 TEK BOBİN H GEÇİŞ230 VAC
DS5-SA2/10N-D12K1NG 10 4/2 TB HM   ENERJ. P>B’YE AÇIK12 VDC
DS5-SA2/10N-D24K1NG 10 4/2 TB HM   ENERJ. P>B’YE AÇIK24 VDC
DS5-SA2/10N-A110K1NG 10 4/2 TB HM   ENERJ. P>B’YE AÇIK110 VAC
DS5-SA2/10N-A230K1NG 10 4/2 TB HM   ENERJ. P>B’YE AÇIK230 VAC
DS5-TA23/11N-D12K1NG 10 3/2 TEK BOBİN 12 VDC
DS5-TA23/11N-D24K1NG 10 3/2 TEK BOBİN 24 VDC
DS5-TA23/11N-A110K1NG 10 3/2 TEK BOBİN 110 VAC
DS5-TA23/11N-A230K1NG 10 3/2 TEK BOBİN 230 VAC
DS5-TB23/11N-D12K1NG 10 3/2 TEK BOBİN 12 VDC
DS5-TB23/11N-D24K1NG 10 3/2 TEK BOBİN 24 VDC
DS5-TB23/11N-A110K1NG 10 3/2 TEK BOBİN 110 VAC
DS5-TB23/11N-A230K1NG 10 3/2 TEK BOBİN 230 VAC
DS5-RK/10N-D12K1NG 10 4/2  KG DETANTLI12 VDC
DS5-RK/10N-D24K1NG 10 4/2  KG DETANTLI24 VDC
DS5-RK/10N-A110K1NG 10 4/2  KG DETANTLI110 VAC
DS5-RK/10N-A230K1NG 10 4/2  KG DETANTLI230 VAC
DS5-RK02/10N-D12K1NG 10 4/2  AÇIK GEÇİŞ DETANTLI12 VDC
DS5-RK02/10N-D24K1NG 10 4/2  AÇIK GEÇİŞ DETANTLI24 VDC
DS5-RK02/10N-A110K1NG 10 4/2  AÇIK GEÇİŞ DETANTLI110 VAC
DS5-RK02/10N-A230K1NG 10 4/2  AÇIK GEÇİŞ DETANTLI230 VAC
DS5-S20/10N-D12K1NG 10 4/3  REGENERATİVE12 VDC
DS5-S20/10N-D24K1NG 10 4/3  REGENERATİVE24 VDC
DS5-S20/10N-A110K1NG 10 4/3  REGENERATİVE110 VAC
DS5-S20/10N-A230K1NG 10 4/3  REGENERATİVE230 VAC
( CETOP 5 ) NG 10 DS5 SERİSİ YEDEK SOLENOİD VALF BOBİNLERİ
Malzeme KoduBobin Çapı X Boyu (mm)Voltaj
C31-D12Ø31X72.5012 VDC
C31-D2424 VDC
C25.4-A110Ø25,40X44.25110 VAC
C25.4-A230230 VAC
