AÇIKLAMA

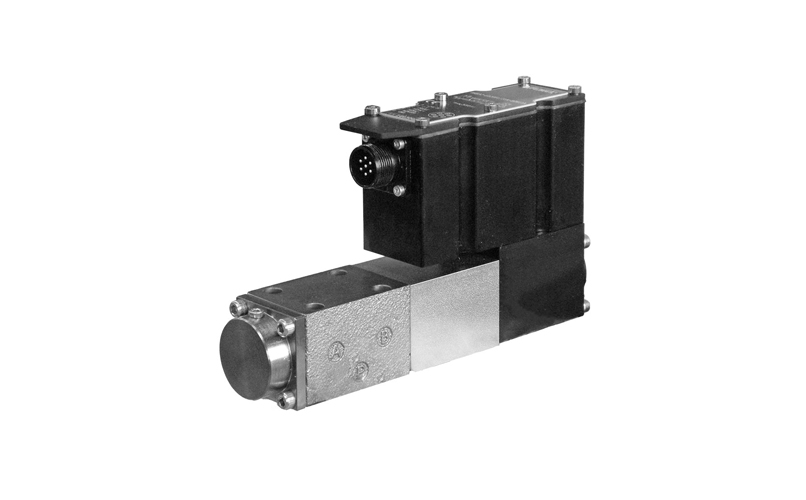

DXE3J ve DXE3JH valfleri, makarası bir manşonun içinde hareket eden 4 portlu / 4 konumlu (3 + arıza emniyetli konum) servo orantılı valflerdir. Pilot basıncı gerektirmeyen yüksek tepkili bir solenoid tarafından çalıştırılırlar. Makara konumu, yüksek hassasiyet ve tekrarlanabilirliği garanti eden kapalı devre bir LVDT doğrusal dönüştürücü tarafından kontrol edilir. Konum, hız ve basınç kapalı devre kontrol sistemlerindeki uygulamalar için uygundurlar. Güç kaynağı veya etkinleştirme komutu olmadan, makara yaylar tarafından emniyet pozisyonunda tutulur.
Kapalı devre için iki tip yerleşik elektronik mevcuttur: J versiyonu, 6 pin + PE bağlantısı olan akım veya voltaj referans sinyaline sahip analog arayüzlü standart elektroniklerimizdir. JH versiyonu, 11 pin M12 bağlantısı olan EtherCAT, Ethernet/IP, Profinet tipi saha veri yolu iletişimi için arayüze sahiptir.
Potansiyel olarak patlayıcı ortamlarda kullanım için ATEX Direktifi 2014/34/EU, sınıflandırma II 3GD ile uyumlu DXE3JK3 versiyonu da mevcuttur.
| ( CETOP 3) DXE3J NG 6 SERVO ORANSAL VALFLER – MAKS. BASINÇ P-A-B 350(bar) – T 250(bar) | |||
| Malzeme Kodu | Sıfır Konumu | Sıfır Konumunda Lekaj cc/dak 100 (bar) | Maks. Debi (lt/dk) |
| DXE3J-LZ01F1/31N-**K11 | KM | P – A: 20 P – B: 30 A – T: 30 B – T: 30 |
1 |
| DXE3J-LZ02F1/31N-**K11 | KM | 2 | |
| DXE3J-LZ05F1/31N-**K11 | KM | 5 | |
| DXE3J-LZ10F1/31N-**K11 | KM | 10 | |
| DXE3J-LZ20F1/31N-**K11 | KM | 20 | |
| DXE3J-LZ40F1/31N-**K11 | KM | 40 | |
| DXE3J-LZ05F3/31N-**K11 | ABT | P – A: 20 P – B: 30 |
5 |
| DXE3J-LZ10F3/31N-**K11 | ABT | 10 | |
| DXE3J-LZ20F3/31N-**K11 | ABT | 20 | |
| DXE3J-LZ40F3/31N-**K11 | ABT | 40 | |
| DXE3J-LZ20FC/31N-**K11 | P-B / A-T | * | 20 |
| DXE3J-LZ40FC/31N-**K11 | P-B / A-T | 40 | |
