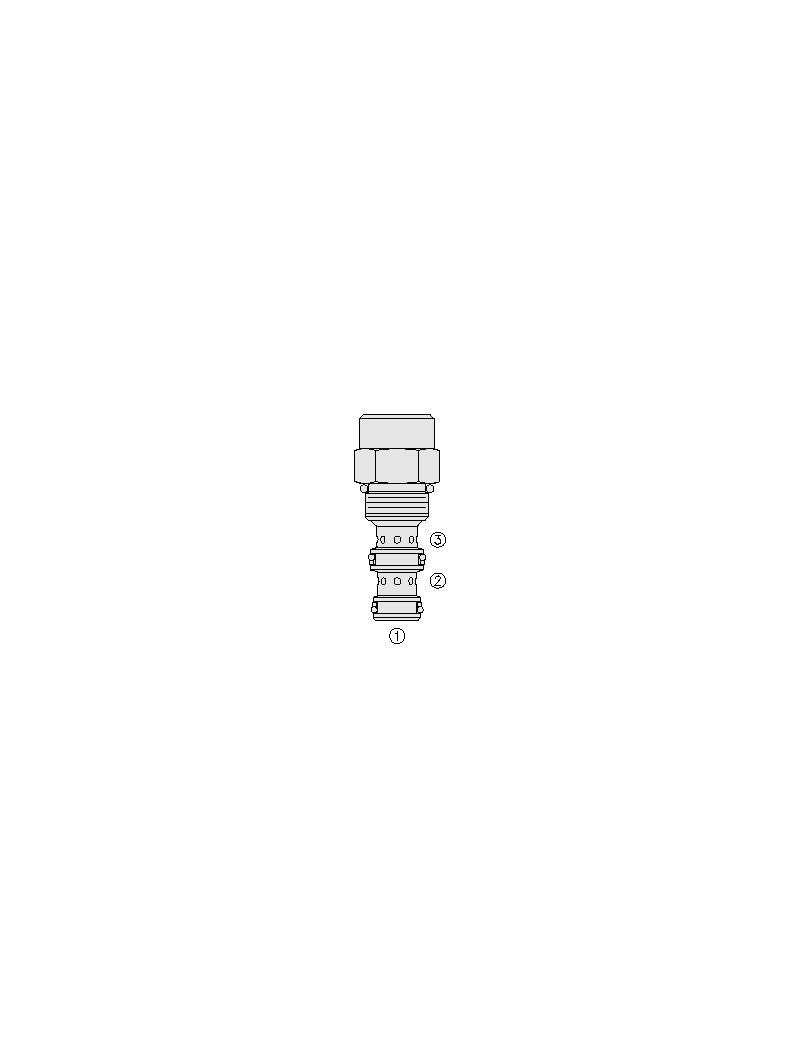

EC08-32
Şema:
Açıklama
| DEBİ KONTROL VALFİ-BASINÇ KOMPANZASYONLU-STATİK YÜK ALGILAMALI | ||||
| Valf Kodu |
Debi (lt/dk) |
Basınç (bar) | Kompansatör yayı ( bar ) |
SAE Kavite Ölçüsü |
| EC08-32 |
5.7 = 2.8 bar 11.4= 5.5 bar 19 = 10.3 bar 30.3 = 17.2 bar | 241 |
40 : 2.8 bar 80 : 5.5 bar 150 : 10.3 bar 250 : 17.2 bar | VC08-3 |
| EC10-32 |
18.9 = 2.8 bar 28.0 = 5.5 bar 38.1 = 10.3 bar 57.0 = 17.2 bar | 241 |
40 : 2.8 bar 80 : 5.5 bar 150 : 10.3 bar | VC10-3 |
| EC12-32 |
57 = 5.5 bar 76 = 7.6 bar 83 = 11.0 bar 114 = 15.2 bar | 241 |
80 : 5.5 bar 110 :7.6 bar 160 : 11.0 bar 220 : 15.2 bar | VC12-3 |
| EC16-32 |
113.6 = 5.5 bar 151.4 = 7.6 bar 189.3 = 13.8 bar | 345 |
80 : 5.5 bar 160 : 11.0 bar 200 : 13.8 bar | VC16-3 |
