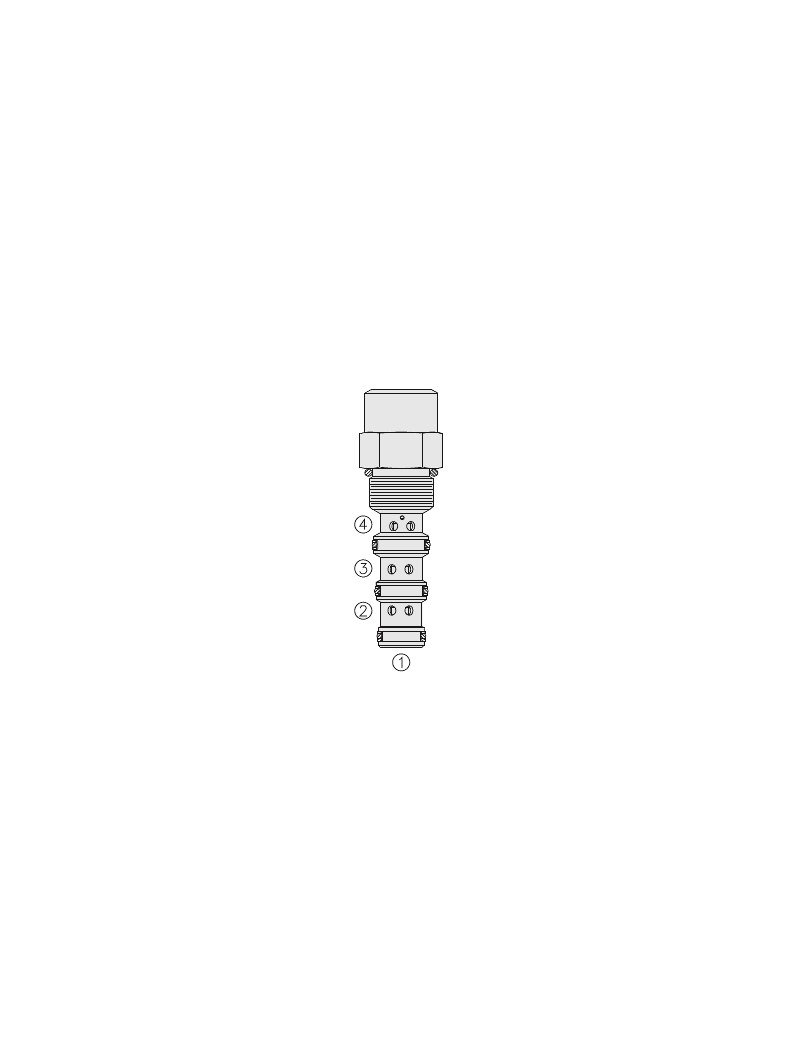

EC10-42
Şema:
Açıklama
| DEBİ KONTROL VALFİ-BASINÇ KOMPANSATÖRÜ-STATİK YÜK ALGILAMALI | ||||
| Valf Kodu |
Debi (lt/dk) |
Basınç (bar) | Kompansatör yayı ( bar ) |
SAE Kavite Ölçüsü |
| EC10-42 |
30 = 5.5 bar 38 = 10.3 bar | 241 |
80 : 5.5 bar 150 : 10.3 bar | VC10-4 |
| EC12-42 |
68 = 5.5 bar 83 = 7.6 bar 95 = 11 bar 132 = 15.2 bar | 345 |
80 : 5.5 bar 160 : 11 bar | VC12-4 |
| EC16-42 |
115 = 5.5 bar 150 = 10.3 bar 189 = 15.2 bar | 345 |
80 : 5.5 bar 150 : 10.3 bar | VC16-4 |
| EC56-42 |
115 = 5.5 bar 150 = 10.3 bar 189 = 15.2 bar | 345 |
80 : 5.5 bar 150 : 10.3 bar 220 : 15.2 bar | VC16-4 |
| EC42-M42 |
246 = 15 bar 208 = 10 bar 170 = 7.6 bar 151 = 5.5 bar | 241 |
80 : 5.5 bar 110 : 7.6 bar 150 : 10.3 bar | VC42-M4 |
