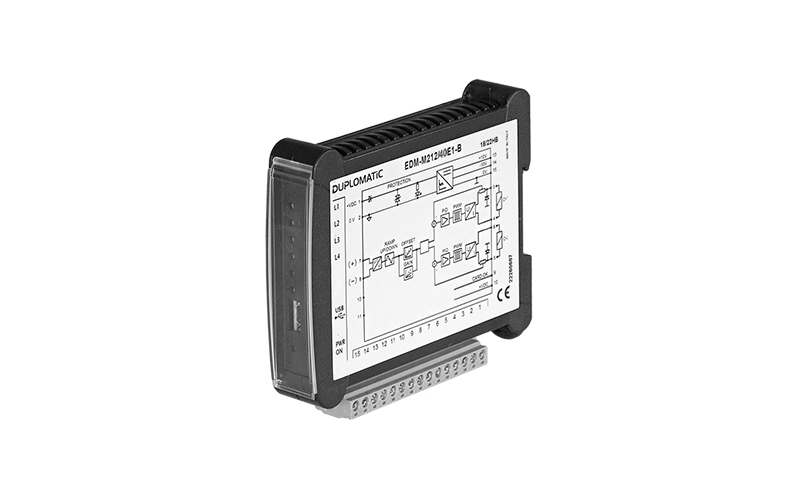

EDM-M* Digital amplifier for proportional valves in open loop

AÇIKLAMA

EDM-M* kartı, DIN EN 50022 ray montajı için açık devre orantılı valflerin kontrolü için dijital bir amplifikatördür.

Kart, referans sinyaline göre ve sıcaklık değişimlerinden veya yük empedansından bağımsız olarak solenoide akım sağlar. Kart, iki bağımsız kanal aracılığıyla tek solenoid valfin (M1), çift solenoid valfin (M2) veya iki tek solenoid valfin (M3) kontrolü için versiyonlarda mevcuttur.

Referans sinyali analogdur (voltaj veya akım). Her versiyon, ilgili valfe göre optimize edilmiş farklı maksimum akım ayarları ve anahtarlama frekansları (PWM) ile mevcuttur. Kart kurulumu yalnızca yazılım üzerinden, yerleşik mikro USB portu aracılığıyla yapılır.

Ön panelde, tanılama ve kart çalışması için LED’ler ve tanılama ve/veya yapılandırma için EDM40-SmartManager yazılımına bağlantı için bir mikro USB portu bulunur. Yazılım, bu sayfadan ‘İNDİR’ sütunu altından indirilebilir.

Bu ürün, akım veya voltaj referans sinyaline sahip durdurulan EDM-M* kart 31 serisinin yerini alır.
