FOX H Serisi Hidrolik Diyaframlı Akümülatör
🛡️ Fox H Serisi – Diyaframlı Akümülatör
- 📌 Basınç: Maks. 250 bar
- 📏 Hacim: 0.15 – 3.8 L
- 🌡️ Çalışma Sıcaklığı: –20 °C ile +80 °C
- 🔄 Kurulum: Yatay/dikey (azot valfi yukarıda)
💧 Kullanım Alanları: Basınç sönümleme, enerji depolama, sistem stabilizasyonu.
Açıklama

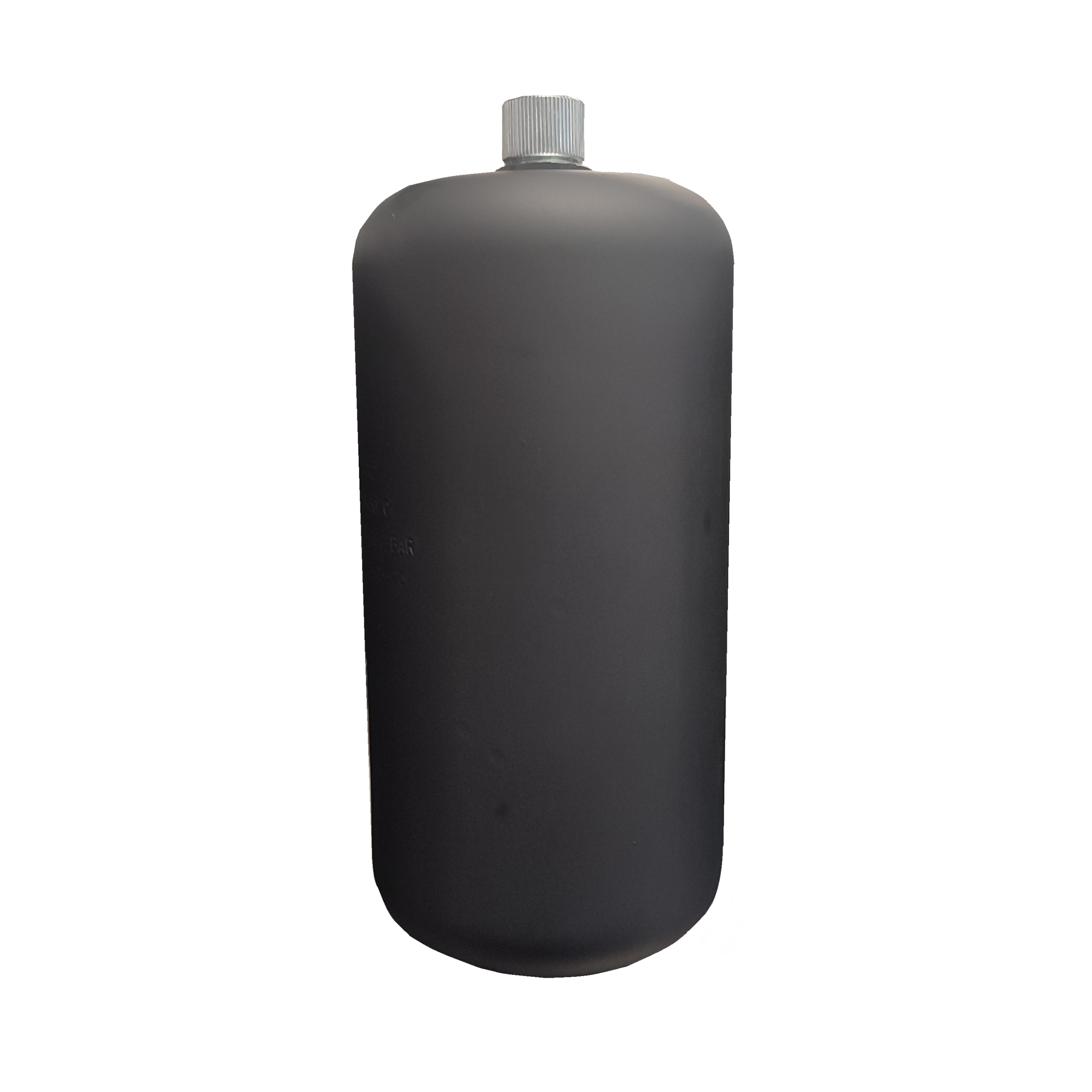

Fox H Serisi – Diyaframlı Akümülatör
Fox H Serisi, yüksek basınçlı hidrolik sistemlerde noktasal enerji depolama, basınç stabilizasyonu ve pulsasyon sönümleme için kullanılan, güvenilir bir diyafram tipli akümülatördür. Gövdesi tek parça işlenmiş karbon çelik malzemeden üretildiği için hem dayanıklıdır hem de uzun ömür sunar.
🔧 Teknik Özellikler
- Çalışma Basıncı (PS): Maks. 250 bar (standart modele göre 210 bar’a kadar da mevcut)
- Test Basıncı (PT): PS × 1.3 / 1.43 / 1.5
- Diyafram: Değiştirilemez, mineral yağ ve agresif olmayan akışkanlarla uyumlu :
- Malzeme: Boyalı karbon çelik gövde
- Sıcaklık Aralığı: –20 °C ile +80 °C
- Kurulum Pozisyonu: Yatay veya dikey; azot valfi yukarıda olacak şekilde
- Azot Valfi: Standart ⅝” UNF (R versiyonda)
- Hacim Aralığı: 0.15 – 3.8 L azot hacmi
|
H SERİSİ DİYAFRAMLI AKÜMÜLATÖRLER |
|||
|
Cinsi |
Hacim |
Max. Basınç |
Hidrolik |
|
H |
Lt |
bar |
Giriş Portu |
| H100R | 0,15 | 250 | M18X1,5 |
| H350R | 0,35 | 250 | M18X1,5 |
| H500R | 0,45 | 250 | M18X1,5 |
| H700R | 0,70 | 250 | M18X1,5 |
| H1000R | 1,00 | 250 | M18X1,5 |
| H1400R | 1,40 | 250 | M18X1,5 |
| H2000R | 2,00 | 250 | M18X1,5 |
| H4000R | 3,80 | 210 | 3/4″ BSP |
⚙️ Performans ve Kurulum
Ürün, P₂/P₀ = 2.5 oranında ön yükle çalışması önerilir; maksimum 4’e kadar çıkabilir. Bu, mekanik ömrü uzatır. Pulsasyon sönümleme uygulamalarında önerilen azot basıncı, çalışma basıncının %60–80’i seviyesinde olmalıdır.
🏭 Uygulama Alanları
- 🔄 Pompaların pulsasyonunu azaltma
- 📦 Hidrolik sistemlerde enerji depolama
- 🚰 Basınç dalgalanmasını stabilize etme
- 🛡 Endüstriyel otomasyon, petrokimya, makine pres sistemlerinde kullanım
💡 Not: Fox H Serisi, epoksi veya özel kaplama opsiyonuyla, agresif ortamlarda bile kullanılabilir. Ayrıca, Fox teknik ekibi bakım ve yedek parça desteği sağlar.
