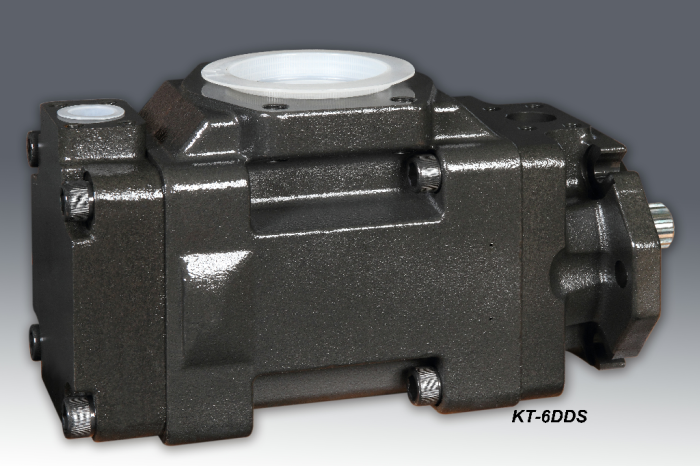

KCL – KT6DDS
TEKNİK ÖZELLİKLER
- Konfigürasyon: Bir KT6D ön, bir KT6D orta ve bir KT6S arka pompa bölümünden oluşan üçlü yapı.
- Deplasman Aralığı: Her üç bölüm için geniş deplasman seçenekleri sunar (KT6 serisinin kombine deplasmanları).
- Maksimum Çalışma Basıncı: Modele ve deplasmana bağlı olarak 210-250 bar (sürekli) / 280 bar (tepe).
- Yüksek Verimlilik: Hem volumetrik hem de mekanik açıdan yüksek verim oranları ile enerji tasarrufu sağlar.
- Maksimum Devir Sayısı: Uygulamaya ve deplasman kombinasyonuna bağlı olarak yüksek devirlerde verimli çalışma.
Neden KCL KT6DDS Serisi? Teknik Avantajlar
- **Üç Bağımsız Hidrolik Devre:** Tek bir tahrik noktasından üç ayrı fonksiyona aynı anda güç sağlar, sistem karmaşasını ve komponent sayısını minimize eder.
- **Alan ve Maliyet Tasarrufu:** Üç ayrı pompanın işlevini tek bir kompakt ünitede birleştirerek montaj alanını ve genel sistem maliyetini önemli ölçüde azaltır.
- **Ağır Hizmet Tasarımı:** KT6 serisinin sağlam yapısı sayesinde yoğun ve sürekli yüksek basınçlı çalışma koşullarına dayanıklıdır.
- **Düşük Gürültü Seviyesi:** KCL’nin gelişmiş palet ve kam halkası tasarımlarıyla sessiz ve titreşimsiz çalışma.
- **Basınç Dengeli Yapı:** Mil ve yataklardaki yükleri minimize ederek pompanın ömrünü uzatır ve genel verimliliği artırır.
- **Modüler Kartuş Sistemi:** Her bir pompa bölümünün kartuşları ayrı ayrı değiştirilebilir, bu da sahada hızlı servis ve düşük bakım maliyetleri sağlar.
- **Yüksek Esneklik:** Farklı debi ve yüksek basınç ihtiyaçlarına sahip üç farklı hidrolik fonksiyonu aynı anda ve verimli bir şekilde destekleme yeteneği.
Uygulama Alanları: KCL KT6DDS Serisi Üçlü Kanatlı Pompalar, üç farklı hidrolik devrenin eş zamanlı ve güvenilir çalışmasını gerektiren aşağıdaki endüstriyel ve mobil uygulamalar için idealdir:
- Çok işlevli iş makineleri (yükleyiciler, ekskavatörler, forkliftler)
- Hidrolik presler ve özel üretim hatları
- Mobil vinçler ve kaldırma sistemleri (birden fazla hareket ekseni için)
- Tarım makineleri (birden fazla hidrolik ekipman çalıştıran)
- Çoklu pompa gerektiren endüstriyel hidrolik güç üniteleri
- Tekstil makineleri ve otomasyon sistemleri
Standart Donanım: Geniş SAE mil ve flanş bağlantı seçenekleri ile sisteminize kolay entegrasyon.
KCL KT6DDS Serisi Üçlü (Triple) Kanatlı Pompalar, KCL’nin kanıtlanmış KT6D ve KT6S serilerinin üstün performans ve dayanıklılığını tek bir son derece kompakt ünitede birleştirir. Bu pompalar, **tek bir tahrik milinden beslenen üç bağımsız pompa bölümü** (bir KT6D ön, bir KT6D orta ve bir KT6S arka bölüm) sayesinde, farklı debi ve yüksek basınç gereksinimleri olan üç ayrı hidrolik devreyi eş zamanlı ve verimli bir şekilde beslemek için tasarlanmıştır. Özellikle çok fonksiyonlu makineler, endüstriyel hidrolik güç üniteleri ve karmaşık mobil uygulamalarda **yerden tasarruf, sistem basitleştirmesi ve üstün verimlilik** arayan çözümler için idealdir.
| TEKNİK VERİ TABLOSU | |||||||||
| MODEL | Seri No P1 | Seri No P2 | İletim Hacmi P1 | İletim Hacmi P2 | Shaft Kodu | Dönüş Yönü |
Port Kominasyonu |
P Max Bar |
Max Rpm |
| gpm | gpm | cm³/rev | cm³/rev | ||||||
| KT6DDS | 014 | 005 | 47,6 | 10,8 | 1:SAE C kamalı ( Ø31,75 x 7,94 ) 2: SAE CC kamalı 3:SAE-C Frezeli 4:SAE BB Frezeli 5:kamalı Ø34,9 x 7,94 |
R:Saat Yönü
L:Saat Yönü |
00
01 02 03 04 05 06 07 08 10 10 11 12 13 14 15 |
P1 : 240
P2: 275 |
2500 |
| 017 | 006 | 58,2 | 17,2 | ||||||
| 020 | 008 | 66 | 21,3 | ||||||
| 024 | 010 | 79,5 | 26,4 | ||||||
| 028 | 012 | 89,7 | 34,1 | ||||||
| 031 | 014 | 98,3 | 37,1 | ||||||
| 035 | 017 | 111 | 46 | ||||||
| 038 | 020 | 120,3 | 58,3 | ||||||
| 042 | 022 | 136 | 63,8 | ||||||
| 045 | 025 | 145,7 | 70,3 | ||||||
| 050 | 028 | 158 | 79,3 | 2500 | |||||
| 061 | 031 | 190,5 | 88,8 | P1&P2 : 210 | |||||
| Emiş Flanşı : SAE 4” 3000 PSI |
|||||||||
| Basınç Flanşı P1: SAE 11/4 ” 3000 PSI Basınç Flanşı P2: SAE 11/4 ” 3000 PSI |
|||||||||
| Ön Flanş Bağlantı Standardı : SAE C-2 * Ø 127 |
|||||||||
