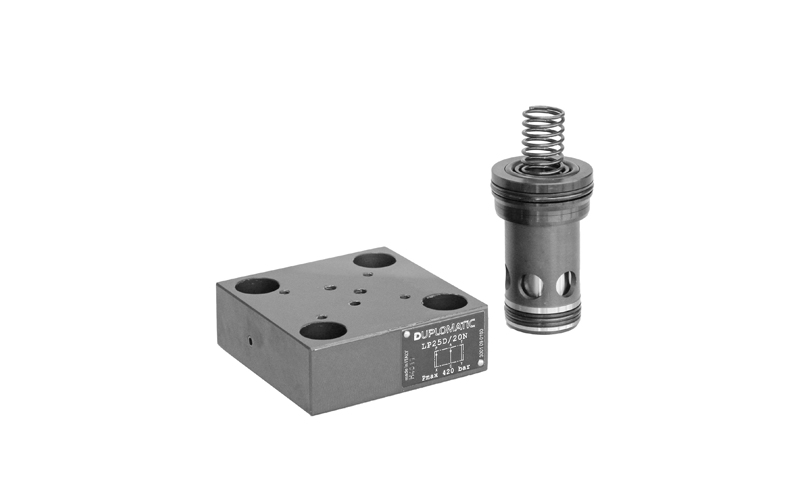

LC*, LP*, LCM Logic Elements – slip-in cartridges and control covers
Sipariş Kodu:48900
Boyut:DN-16DN-25DN-32DN-40DN-50DN-63
DN-16
DN-25
DN-32
DN-40
DN-50
DN-63
Montaj Stili:cartucciaaincassoISO7368
Maksimum Çalışma Basıncı:420bar
Maksimum Akış:3000l/min
AÇIKLAMA
Mantık elemanları, ISO 6378 stiline göre blok veya gövde boşluğuna sahip manifoldlara montaj için iki portlu sürgülü kartuş valflerinden ve kontrol kapaklarından yapılmıştır.
LCM* yön kontrolü veya akış kontrolü için izlenen mantık elemanlarıdır. Kapak, PNP tipi endüktif yakınlık sensörünü barındırır. LCM* vanaları TÜV tarafından sertifikalandırılmıştır.
Mantık elemanları beş boyutta mevcuttur: 16, 25, 32, 40, 50 ve 63. Yüksek akış hızları ve düşük basınç düşüşleriyle karmaşık hidrolik devreleri gerçekleştirmek üzere tasarlanmıştır. Ürün yelpazesinde akış ve yön kontrolü için kartuşlar ve bazı çatlama basınçlarıyla basınç kontrolü için kartuşlar bulunur. Düşük sızıntılı bir versiyon da mevcuttur. Pilot portlu kontrol kapağı ve ISO 4401-03 vanaları için montaj arayüzüne sahip kapaklar ve basınç tahliye vanası dahil olmak üzere çeşitli kontrol fonksiyonları mevcuttur.
| Malzeme Kodu | Konum | NG Boyutu | Alan Oranı | Maks. Debi (lt/dk) |
|---|---|---|---|---|
| LC16-QS2/20N | Akış Kontrol Lojiği | NG 16 | 1:1,66 | 250 |
| LC16-QD4/20N | Akış Kontrol (Damping) Lojiği | NG16 | 1:1,66 | 250 |
| LC16-PS2/20N | Basınç Kontrol Lojiği | NG16 | 1:1 | 250 |
| LC25-QS2/20N | Akış Kontrol Lojiği | NG25 | 1:1,66 | 500 |
| LC25-QD4/20N | Akış Kontrol (Damping) Lojiği | NG25 | 1:1,66 | 500 |
| LC25-PS2/20N | Basınç Kontrol Lojiği | NG25 | 1:1 | 500 |
| LC32-QS2/20N | Akış Kontrol Lojiği | NG32 | 1:1 | 900 |
| LC32-QD4/20N | Akış Kontrol (Damping) Lojiği | NG32 | 1:1,66 | 900 |
| LC32-PS2/20N | Basınç Kontrol Lojiği | NG32 | 1:1 | 900 |
| LC40-QS2/20N | Akış Kontrol Lojiği | NG40 | 1:1 | 1300 |
| LC40-QD4/20N | Akış Kontrol (Damping) Lojiği | NG40 | 1:1,66 | 1300 |
| LC40-PS2/20N | Basınç Kontrol Lojiği | NG40 | 1:1 | 1300 |
| LC50-QS2/20N | Akış Kontrol Lojiği | NG50 | 1:1 | 2000 |
| LC50-QD4/20N | Akış Kontrol (Damping) Lojiği | NG50 | 1:1,66 | 2000 |
| LC50-PS2/20N | Basınç Kontrol Lojiği | NG50 | 1:1 | 2000 |
| LC63-QS2/20N | Akış Kontrol Lojiği | NG63 | 1:1,66 | 3000 |
| LC63-PS2/20N | Basınç Kontrol Lojiği | NG63 | 1:1 | 3000 |
| Malzeme Kodu | Konum | NG Boyutu |
|---|---|---|
| LP16R/20N | NG16 LOJİK KAPAĞI | ND 16 |
| LP16D/20N | NG16 LOJİK KAPAĞI | ND 16 |
| LP16DZ/20N | NG16 LOJİK KAPAĞI | ND 16 |
| LP16DF1/20N | NG16 LOJİK KAPAĞI | ND 16 |
| LP16DF2/20N | NG16 LOJİK KAPAĞI | ND 16 |
| LP16Q/20N | NG16 LOJİK KAPAĞI | ND 16 |
| LP16DP1/20N | NG16 LOJİK KAPAĞI | ND 16 |
| LP16DP2/20N | NG16 LOJİK KAPAĞI | ND 16 |
| LP16DP3/20N | NG16 LOJİK KAPAĞI | ND 16 |
| LP16DP4/20N | NG16 LOJİK KAPAĞI | ND 16 |
| LP16DPE/20N | NG16 LOJİK KAPAĞI | ND 16 |
| LP25R/20N | NG25 LOJİK KAPAĞI | ND 25 |
| LP25D/20N | NG25 LOJİK KAPAĞI | ND 25 |
| LP25DZ/20N | NG25 LOJİK KAPAĞI | ND 25 |
| LP25DF1/20N | NG25 LOJİK KAPAĞI | ND 25 |
| LP25DF2/20N | NG25 LOJİK KAPAĞI | ND 25 |
| LP25Q/20N | NG25 LOJİK KAPAĞI | ND 25 |
| LP25DP1/20N | NG25 LOJİK KAPAĞI | ND 25 |
| LP25DP2/20N | NG25 LOJİK KAPAĞI | ND 25 |
| LP25DP3/20N | NG25 LOJİK KAPAĞI | ND 25 |
| LP25DP4/20N | NG25 LOJİK KAPAĞI | ND 25 |
| LP25DPE/20N | NG25 LOJİK KAPAĞI | ND 25 |
| LP32R/20N | NG32 LOJİK KAPAĞI | ND 32 |
| LP32D/20N | NG32 LOJİK KAPAĞI | ND 32 |
| LP32DZ/20N | NG32 LOJİK KAPAĞI | ND 32 |
| LP32DF1/20N | NG32 LOJİK KAPAĞI | ND 32 |
| LP32DF2/20N | NG32 LOJİK KAPAĞI | ND 32 |
| LP32Q/20N | NG32 LOJİK KAPAĞI | ND 32 |
| LP32DP1/20N | NG32 LOJİK KAPAĞI | ND 32 |
| LP32DP2/20N | NG32 LOJİK KAPAĞI | ND 32 |
| LP32DP3/20N | NG32 LOJİK KAPAĞI | ND 32 |
| LP32DP4/20N | NG32 LOJİK KAPAĞI | ND 32 |
| LP32DPE/20N | NG32 LOJİK KAPAĞI | ND 32 |
| LP40D/20N | NG40 LOJİK KAPAĞI | ND 40 |
| LP40DZ/20N | NG40 LOJİK KAPAĞI | ND 40 |
| LP40DF1/20N | NG40 LOJİK KAPAĞI | ND 40 |
| LP40DF2/20N | NG40 LOJİK KAPAĞI | ND 40 |
| LP40Q/20N | NG40 LOJİK KAPAĞI | ND 40 |
| LP40DP1/20N | NG40 LOJİK KAPAĞI | ND 40 |
| LP40DP2/20N | NG40 LOJİK KAPAĞI | ND 40 |
| LP40DP3/20N | NG40 LOJİK KAPAĞI | ND 40 |
| LP40DP4/20N | NG40 LOJİK KAPAĞI | ND 40 |
| LP40DPE/20N | NG40 LOJİK KAPAĞI | ND 40 |
| LP50D/20N | NG50 LOJİK KAPAĞI | ND 50 |
| LP50DZ/20N | NG50 LOJİK KAPAĞI | ND 50 |
| LP50DF1/20N | NG50 LOJİK KAPAĞI | ND 50 |
| LP50Q/20N | NG50 LOJİK KAPAĞI | ND 50 |
| LP50DP1/20N | NG50 LOJİK KAPAĞI | ND 50 |
| LP50DP2/20N | NG50 LOJİK KAPAĞI | ND 50 |
| LP50DP3/20N | NG50 LOJİK KAPAĞI | ND 50 |
| LP50DP4/20N | NG50 LOJİK KAPAĞI | ND 50 |
| LP50DPE/20N | NG50 LOJİK KAPAĞI | ND 50 |
| LP63D/20N | NG63 LOJİK KAPAĞI | ND 63 |
| LP63DF1/20N | NG63 LOJİK KAPAĞI | ND 63 |
| LP63DP1/20N | NG63 LOJİK KAPAĞI | ND 63 |
| LP63DP2/20N | NG63 LOJİK KAPAĞI | ND 63 |
| LP63DP3/20N | NG63 LOJİK KAPAĞI | ND 63 |
| LP63DP4/20N | NG63 LOJİK KAPAĞI | ND 63 |
| Malzeme Kodu | Konum | NG Boyutu | Maks. Debi (lt/dk) |
|---|---|---|---|
| LCM16D1-QD4/20N | Monitored Lojik Valf | ND 16 | 300 |
| LCM16D2-QD4/20N | Monitored Lojik Valf | ND 16 | 300 |
| LCM16Z1-QD4/20N | Monitored Lojik Valf | ND 16 | 300 |
| LCM16Z2-QD4/20N | Monitored Lojik Valf | ND 16 | 300 |
| LCM25D1-QD4/20N | Monitored Lojik Valf | ND 25 | 500 |
| LCM25D2-QD4/20N | Monitored Lojik Valf | ND 25 | 500 |
| LCM25Z1-QD4/20N | Monitored Lojik Valf | ND 25 | 500 |
| LCM25Z2-QD4/20N | Monitored Lojik Valf | ND 25 | 500 |
| LCM32D1-QD4/20N | Monitored Lojik Valf | ND 32 | 800 |
| LCM32D2-QD4/20N | Monitored Lojik Valf | ND 32 | 800 |
| LCM32Z1-QD4/20N | Monitored Lojik Valf | ND 32 | 800 |
| LCM32Z2-QD4/20N | Monitored Lojik Valf | ND 32 | 800 |
| LCM40D1-QD4/20N | Monitored Lojik Valf | ND 40 | 1500 |
| LCM40D2-QD4/20N | Monitored Lojik Valf | ND 40 | 1500 |
| LCM40Z1-QD4/20N | Monitored Lojik Valf | ND 40 | 1500 |
| LCM40Z2-QD4/20N | Monitored Lojik Valf | ND 40 | 1500 |
