AÇIKLAMA

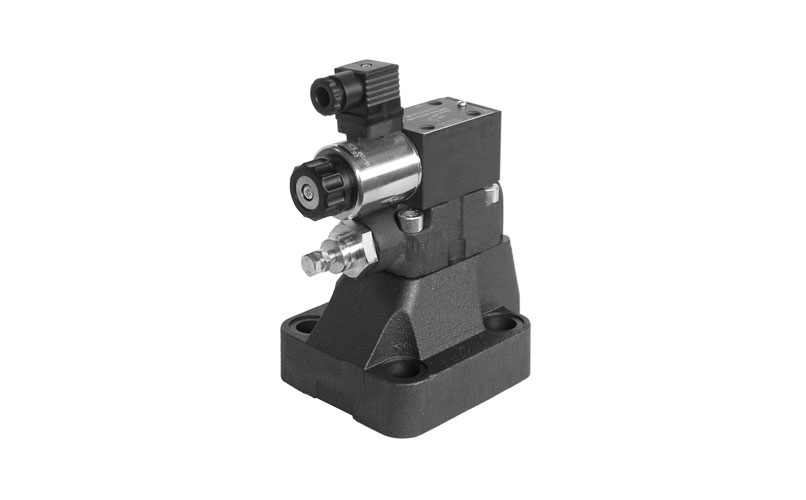

PRE10, PRE25 ve PRE32, alt plaka montajı için pilot kontrollü orantılı basınç tahliye vanalarıdır. Hidrolik devrenin basıncını modüle etmek ve ayarlanan değere yakın basınç değerlerinde bile pompanın tüm akışının kullanılmasına izin vermek için kullanılırlar.
Uygulamanın daha yüksek güvenliği için pilot aşamasında mekanik bir basınç sınırlama özelliğine sahiptirler. Bir basınç tahliye vanası ile donatılmıştır. Kalibrasyon, Duplomatic Şirketi içinde ayar aralığındaki maksimum basınç değerinin ≥ %15’i değerinde gerçekleştirilir. 500 l/dak’ya kadar akış hızları için üç boyutta ve 350 bar’a kadar beş basınç regülasyon aralığında mevcuttur.
Vanalar, doğrudan akım kontrollü bir güç kaynağı veya ayrı olarak sipariş edilen bir elektronik kart tarafından kontrol edilebilir.
| (CETOP 6-8-10) NG 16-25-32 ORANSAL BASINÇ EMNİYET VALFLERİ MAKS.BASINÇ 350 (bar) | ||||||
| Malzeme Kodu | CETOP Boyutu | NG Boyutu | Maks.Debi (lt/dk) | Voltaj (V) | ||
| PRE10-350/10N-D24K1 | CETOP 6 | NG 16 | 200 | 24 | ||
| PRE25-350/10N-D24K1 | CETOP 8 | NG 25 | 400 | 24 | ||
| PRE32-350/10N-D24K1 | CETOP 10 | NG 32 | 500 | 24 | ||
