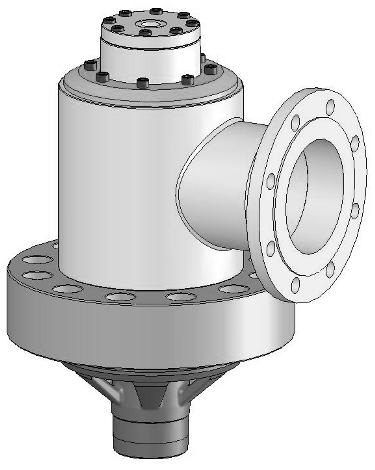

Prefill Valve (PV 100 to PV200 ) – 21 Series
Ön Dolum Egzoz Valfi (PV), oturma tipi yapıya sahip, hidrolik pilot kontrollü bir çek valftir. A portundan B portuna serbest akış sağlar. B portundan A portuna akış, X portuna pilot basınç uygulanarak etkinleştirilebilir.
Dekompresyon özelliği, valfin iki aşamada kademeli olarak açılmasını sağlayarak sıkıştırılmış yağın düzgün ve hızlı bir şekilde tahliye edilmesini sağlar. X portu hattına Gaz Kelebeği Çek Valfleri yerleştirilerek valfin açılıp kapanma süresi ayarlanabilir.
Valf gövdesinin flanşlı A portu, flanş sabitleme cıvatalarına ve flanş yönüne erişimi kolaylaştırmak için dikey eksende 360° döndürülebilir.
Özellikler
-
Entegre Yatak, yüksek rijitlik, yüksek yorulma direnci ve flanşta daha az sapma sağlar.
-
Kapsüllenmiş O-ring, montajı kolaylaştırır ve montaj sırasında O-ring hasarını önler.
-
Basitleştirilmiş Boşluk İşleme
-
Emiş hattındaki basınç düşüşünü azaltmak ve dolayısıyla akış taşıma kapasitesini artırmak için daha büyük emiş flanşı
-
Pilot sızıntısını en aza indirmek ve çalışma sırasında sürtünme kaybını azaltmak için geliştirilmiş Pilot silindir sızdırmazlığı.
|
Nominal akış ve basınç değerleri |
|||
|
Model |
Maksimum çalışma |
Maksimum. akış l/dak. |
|
|
Önceden Doldurma |
Yorucu |
||
|
PV 100 |
315 |
940 |
1880 |
|
PV 125 |
315 |
1480 |
2960 |
|
PV 150 |
315 |
2120 |
4240 |
|
PV 200 |
315 |
3800 |
7600 |
