AÇIKLAMA

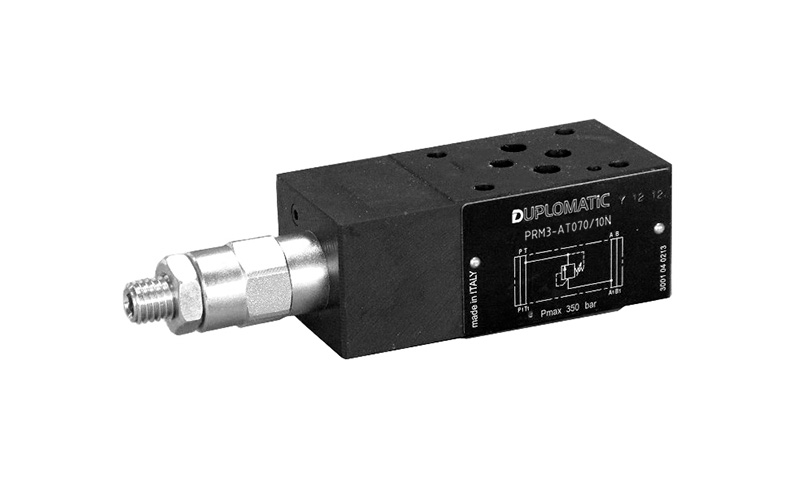

PRM3 vanası, istiflenebilir, doğrudan çalıştırılan bir basınç tahliye vanasıdır. P, A, B, hem A hem de B’de basınç sınırlaması, A ve B’de sınırlama ve çapraz deşarj veya B’de sınırlama ve A’da deşarj ile dört basınç düzenleme aralığında mevcuttur. Bu vana, bir hidrolik devre basınç sınırlama cihazı veya hidrolik aktüatörlerin hareketi sırasında oluşan basınç tepe noktalarının sınırlama cihazı olarak kullanılır. Altıgen başlı bir ayar vidası, kilitleme somunu ve maksimum ayar hareketinin sınırlamasıyla birlikte tedarik edilir.
| Malzeme Kodu | Konum | Basınç Ayar Aralıkları (bar) | Maksimum Debi (lt/dk) |
|---|---|---|---|
| PRM3-PT | Tek kontrol hattı (P) boşaltma (T) | 25, 70, 140, 210, 350 | Kontrollü hat: 50, Serbest hat: 75 |
| PRM3-AT | Tek kontrol hattı (A) boşaltma (T) | 25, 70, 140, 210, 350 | Kontrollü hat: 50, Serbest hat: 75 |
| PRM3-BT | Tek kontrol hattı (B) boşaltma (T) | 25, 70, 140, 210, 350 | Kontrollü hat: 50, Serbest hat: 75 |
| PRM3-DT | Çift kontrol hattı (A-B) boşaltma (T) | 25, 70, 140, 210, 350 | Kontrollü hat: 50, Serbest hat: 75 |
| PRM3-D | Çift kontrol hattı (A-B) çapraz boşaltma | 25, 70, 140, 210, 350 | Kontrollü hat: 50, Serbest hat: 75 |
| PRM3-BA | Tek kontrol hattı (B) boşaltma (A) | 25, 70, 140, 210, 350 | Kontrollü hat: 50, Serbest hat: 75 |
