AÇIKLAMA

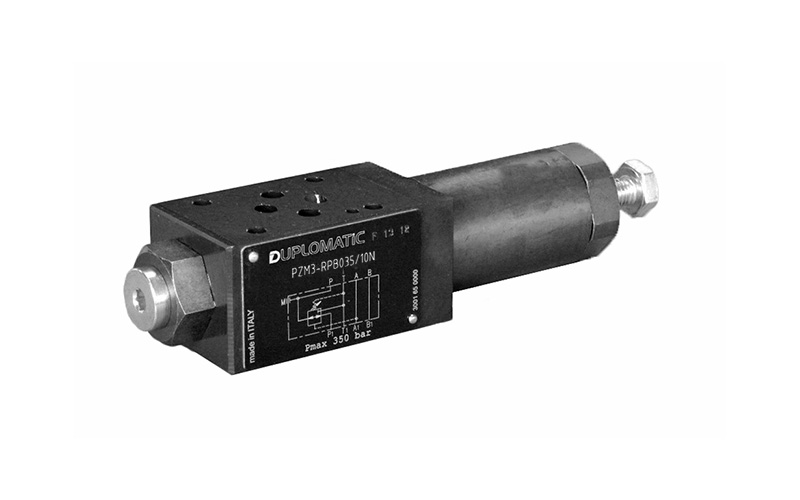

PZM, doğrudan çalıştırılan, istiflenebilir üç portlu bir basınç düşürme valfidir. Valf normalde açıktır ve hidrolik sıvı içinden serbestçe akar. Makara, P yolundaki basınca ve ayrıca karşı yayın kuvvetine maruz kalır. P1’deki basınç yay kuvvetini aştığında, valf elemanı basınç ayarlanan basınç değerine düşene kadar kapanır. Valf, azaltılmış tahliye akışıyla iyi bir ayarlama hassasiyeti sağlar. Tahliye, valfin içindeki T yoluna bağlanır. Vana, altıgen başlı bir ayar vidasıyla birlikte tedarik edilir.
| Malzeme Kodu | Konum | Basınç Ayar Aralıkları (bar) | Maks. Debi (lt/dk) |
|---|---|---|---|
| PZM3-P | P hattında basınç düşürme, iç drenaj T hattına | 3-35 bar, 10-70 bar, 30-140 bar, 50-280 bar | Kontrollü hat: 50, Serbest hat: 75 |
| PZM3-PA | P-A hattında basınç düşürme, P-B hattında tam basınç | 3-35 bar, 10-70 bar, 30-140 bar, 50-280 bar | Kontrollü hat: 50, Serbest hat: 75 |
| PZM3-PB | P-B hattında basınç düşürme, P-A hattında tam basınç | 3-35 bar, 10-70 bar, 30-140 bar, 50-280 bar | Kontrollü hat: 50, Serbest hat: 75 |
| PZM3-RP | P hattında basınç düşürme, iç drenaj T hattına (A tarafında ayar) | 3-35 bar, 10-70 bar, 30-140 bar, 50-280 bar | Kontrollü hat: 50, Serbest hat: 75 |
| PZM3-RPA | P-A hattında basınç düşürme, P-B hattında tam basınç (A tarafında ayar) | 3-35 bar, 10-70 bar, 30-140 bar, 50-280 bar | Kontrollü hat: 50, Serbest hat: 75 |
| PZM3-RPB | P-B hattında basınç düşürme, P-A hattında tam basınç (A tarafında ayar) | 3-35 bar, 10-70 bar, 30-140 bar, 50-280 bar | Kontrollü hat: 50, Serbest hat: 75 |
