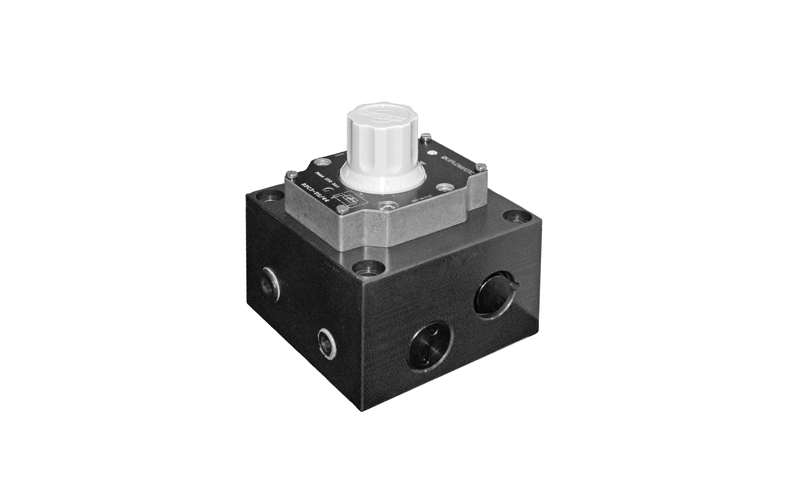

RPC* Pressure and temperature compensated flow control valves
Sipariş Kodu:32300
Boyut:ISO6263-06ISO6263-07
ISO6263-06
ISO6263-07
Montaj Stili:alt plaka
Maksimum Çalışma Basıncı:320bar
Maksimum Akış:70l/min
Açıklama
AÇIKLAMA
RPC2 ve RPC3, alt plaka montajı için basınç ve sıcaklık telafili akış kontrol vanalarıdır. İstenilen akış hızı değeri, herhangi bir konumda kilitlenebilen bir düğme vasıtasıyla ayarlanır. RPC1-*CT, serbest ters akış için çek valfli versiyondur. Düğme altı tur veya bir tur ayarlamalı olabilir. Kompanzatör hareket sınırlayıcılı bir versiyon mevcuttur.
| Malzeme Kodu | Konum | NG Boyutu | Maks. Basınç (bar) | Maks. Debi 1.Turda | Maks. Debi 3.Turda |
|---|---|---|---|---|---|
| RPC2-TN/31 | Çekisz 2 Yollu | NG16 | 320 | 22 | 22 |
| RPC2-TS/31 | Çekisz 2 Yollu | NG16 | 320 | 38 | |
| RPC2-T70/31 | Çekisz 2 Yollu | NG16 | 320 | 70 | 70 |
| RPC2-CT70/31 | Çekli 2 Yollu | NG16 | 320 | 70 | 70 |
| RPC3-TN/43 | Çekisz 2 Yollu | NG16 | 320 | 100 | |
| RPC3-TS/43 | Çekisz 2 Yollu | NG16 | 320 | 150 | |
| RPC3-CTS/43 | Çekli 2 Yollu | NG25 | 320 | 150 | 150 |
| RPC2-T3/31 | Çekisz 3 Yollu | NG16 | 320 | 50 | 50 |
| RPC3-T3/43 | Çekisz 3 Yollu | NG25 | 250 | 150 | 150 |
