AÇIKLAMA

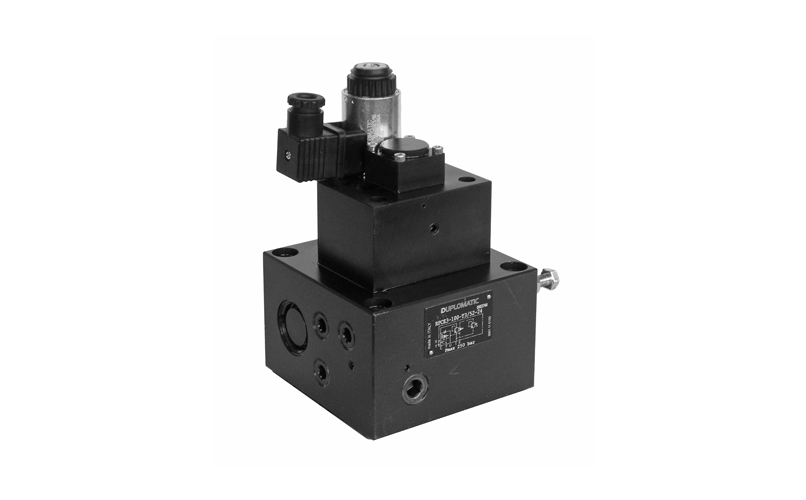

RPCE3-*, alt plaka montajı için basınç ve termal kompanzasyonlu, iki yollu veya üç yollu akış kontrol orantılı valfleridir. Bu orantılı valfler, hidrolik devre dallarında akış hızı kontrolü ve hidrolik aktüatörlerin hız kontrolü için kullanılır. Valfler, kademeli kazançlı veya diferansiyel kazançlı olmak üzere 100 l/dak’lık iki akış kontrol aralığında mevcuttur. Valfin doğru çalışmasını sağlamak için, 20 bar’lık minimum basınçla 2 l/dak’lık minimum pilot kontrol akış hızını koruyun. Pilotaj, E hattından yağ girişiyle dahili veya pilot gövdesinde 1/4” BSP bağlantısı olan bir hattan harici olabilir. Drenaj her zaman haricidir ve alt plaka bağlantısı Y (OR Ø32) veya pilot gövdesinde bir hat (1/4” BSP kaplin) aracılığıyla geri basınç olmadan doğrudan tanka bağlanmalıdır. Üç portlu RPCE3-100-T3 versiyonu, aşırı akışı tanka boşaltarak devreye akış kontrolü sağlar. Devredeki maksimum basınç, kompanzatör pilotunda çalışan manuel ayarlı bir tahliye vanası aracılığıyla sınırlandırılır. Bunlar, akım kontrollü bir güç kaynağı ünitesi veya elektronik bir kart aracılığıyla kontrol edilebilir, ayrı olarak sipariş edilmelidir.
