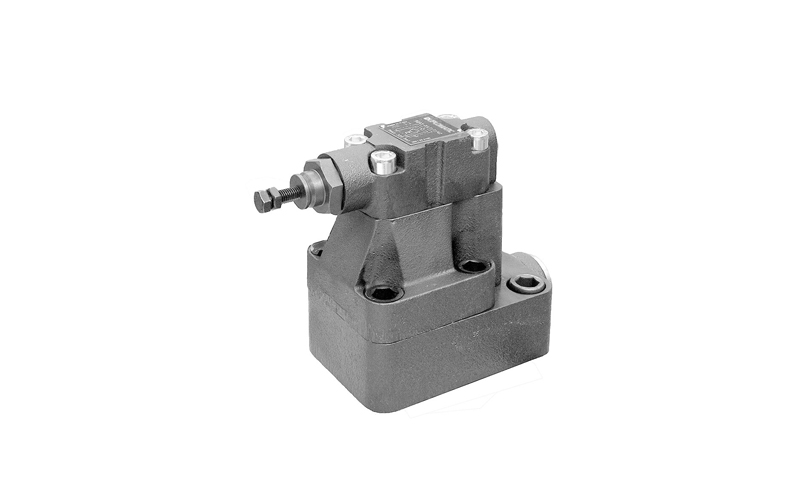

RQ**-P Unloading valve for circuit with accumulator

AÇIKLAMA

RQR3-P, RQR5-P, RQR7-P, RQA5-P ve RQA7-P, alt plaka montajı için otomatik boşaltma vanalarıdır. Bu vanalar, akümülatörlü devreler için özeldir ve akümülatör beklenen basınç seviyesine ulaştığında pompanın enerji tüketimini optimize eder. Vida ile ayarlanan basınç değerine ulaşıldığında, çalışma hattı B’deki basınç ayarlanan basıncın belirli bir yüzdesine (versiyona bağlı olarak %63 veya %75) düşene kadar pompanın tüm akışını tanka saptırır. Daha sonra, ayar basıncına tekrar ulaşılana kadar kontrol valfi vasıtasıyla devreye pompa akışı geri yüklenir. RQA5-P ve RQA7-P zaten kontrol valfi ile donatılmıştır. Bunun yerine, RQR3-P, RQR5-P ve RQR7-P’de uzaktan kontrol valfinden gelen bir pilot sinyali için bir X portu bulunur. Altıgen başlı bir vida ile ayarlanabilen 280 bara kadar üç basınç kontrol aralığı mevcuttur. İstek üzerine bir SICBLOC ayar düğmesi ile donatılabilirler. Akümülatörün olmaması, yanlış bir ön şarj değeri veya valf üzerindeki basınç değerinin yanlış kalibre edilmesi, valfin sürekli olarak değişmesine ve devrede ani basınç dalgalanmaları oluşmasına neden olur.
