AÇIKLAMA

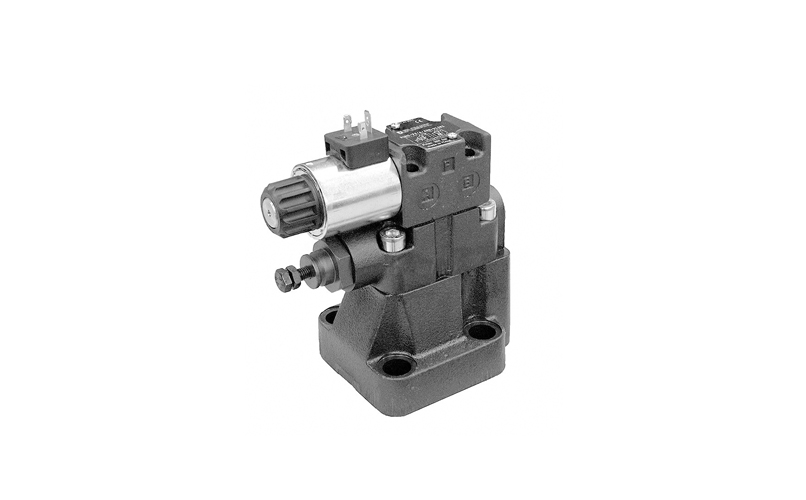

RQM3-P, RQM5-P ve RQM7-P, alt plaka montajı için, 500 l/dak’ya kadar akış hızları için solenoidle çalıştırılan boşaltma ve basınç seçimine sahip basınç tahliye vanalarıdır.
Solenoid vana ile tüm akışın tahliyesine veya 3’e kadar basınç değerinin seçilmesine izin veren beş versiyon mevcuttur. İkinci ve üçüncü basınç değerinin seçimi, ana kademe ile solenoid valf arasına yerleştirilen bir basınç tahliye valfi vasıtasıyla elde edilir.
Valfin uzaktan kumandası ve basınç göstergesi için portlar mevcuttur. Valfler DC veya AC solenoidlerle mevcuttur. DC solenoidler, dahili doğrultucu köprülü konnektörler kullanılarak AC güç kaynağıyla da beslenebilir.
Bu valfler, 350 bara kadar üç basınç kontrol aralığında mevcuttur. Ayar vidasıyla birlikte tedarik edilirler. Talep üzerine, ana basınç kademesinde bir SICBLOC ayar düğmesi ile donatılabilirler. Önyükleme korumalı manuel geçersiz kılma opsiyonel olarak mevcuttur.
| Malzeme Kodu | NG Boyutu | Maks. Debi (lt/dk) | Açıklama |
|---|---|---|---|
| RQRM3-P | NG 6 | 200 | Pilot kumandalı, düşük basınç kaybıyla serbest akış sağlayan boşaltma valfi. |
| RQRM5-P | NG 8 | 400 | Yüksek akış ve dayanıklılık için geniş çaplı boşaltma valfi. |
| RQRM7-P | NG10 | 500 | Büyük sistemler için tasarlanmış, yüksek performanslı boşaltma valfi. |
