AÇIKLAMA

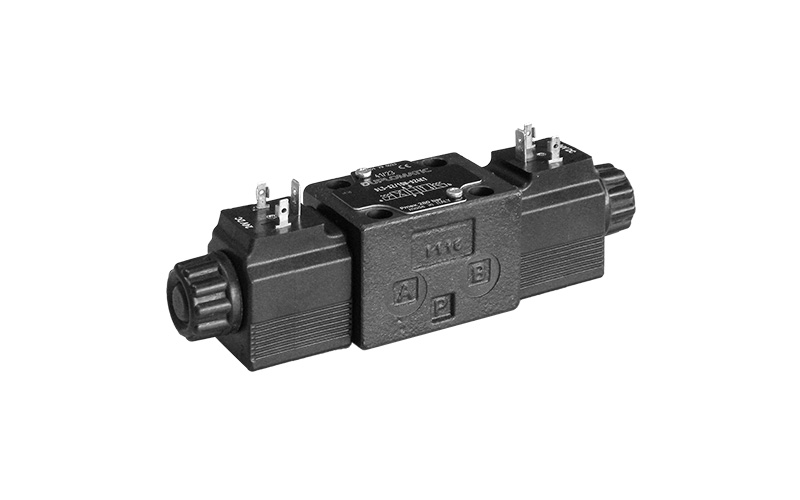

DL3, alt plaka montajı için montaj yüzeyine sahip, akışın geçişini ve yönünü kontrol eden makaralı yön valfleridir. Yaylı geri dönüş veya mekanik mandal ile 3 portlu ve 4 portlu tasarımlarda mevcuttur. Vana gövdesi, akış basınç düşüşlerini en aza indirmek için geniş iç geçişlere sahip yüksek mukavemetli demir dökümlerden yapılmıştır. Değiştirilebilir bobinlere sahip ıslak armatür solenoidleri kullanılır.
Vana, DC veya AC solenoidlerle mevcuttur. DC solenoidler, dahili doğrultucu köprülü konnektörler kullanılarak AC güç kaynağıyla da beslenebilir.
DC valfinin standart manuel geçersiz kılma özelliği çizme korumalıdır ve alternatif olarak döner düğmeyle birlikte gelir.
DL3 valf serisi ayrıca yüksek IP derecesine ve korozyon direncine sahip versiyonları da içerir.
| ( CETOP 3 ) NG 6 DL3 SERİSİ BOBİNLİ YÖN KONTROL VALFLERİ MAKS. BASINÇ 280 (bar) | ||||
| Malzeme Kodu | Konum & Spool Tipi | Voltaj | Maks. Debi (lt/dk) | |
| DL3-S1/10N-D12K1 | NG 6 4/3 KAPALI MERKEZ | 12 VDC | 50 | |
| DL3-S1/10N-D24K1 | NG 6 4/3 KAPALI MERKEZ | 24 VDC | 50 | |
| DL3-S1/10N-A110K1 | NG 6 4/3 KAPALI MERKEZ | 110 VAC | 50 | |
| DL3-S1/10N-A230K1 | NG 6 4/3 KAPALI MERKEZ | 230 VAC | 50 | |
| DL3-S2/10N-D12K1 | NG 6 4/3 H MERKEZ | 12 VDC | 50 | |
| DL3-S2/10N-D24K1 | NG 6 4/3 H MERKEZ | 24 VDC | 50 | |
| DL3-S2/10N-A110K1 | NG 6 4/3 H MERKEZ | 110 VAC | 50 | |
| DL3-S2/10N-A230K1 | NG 6 4/3 H MERKEZ | 230 VAC | 50 | |
| DL3-S3/10N-D12K1 | NG 6 4/3 ABT MERKEZ | 12 VDC | 50 | |
| DL3-S3/10N-D24K1 | NG 6 4/3 ABT MERKEZ | 24 VDC | 50 | |
| DL3-S3/10N-A110K1 | NG 6 4/3 ABT MERKEZ | 110 VAC | 50 | |
| DL3-S3/10N-A230K1 | NG 6 4/3 ABT MERKEZ | 230 VAC | 50 | |
| DL3-S4/10N-D12K1 | NG 6 4/3 AÇIK MERKEZ | 12 VDC | 35 | |
| DL3-S4/10N-D24K1 | NG 6 4/3 AÇIK MERKEZ | 24 VDC | 35 | |
| DL3-S4/10N-A110K1 | NG 6 4/3 AÇIK MERKEZ | 110 VAC | 35 | |
| DL3-S4/10N-A230K1 | NG 6 4/3 AÇIK MERKEZ | 230 VAC | 35 | |
| DL3-TA/10N-D12K1 | NG 6 4/2 TEK BOBİN | 12 VDC | 50 | |
| DL3-TA/10N-D24K1 | NG 6 4/2 TEK BOBİN | 24 VDC | 50 | |
| DL3-TA/10N-A110K1 | NG 6 4/2 TEK BOBİN | 110 VAC | 50 | |
| DL3-TA/10N-A230K1 | NG 6 4/2 TEK BOBİN | 230 VAC | 50 | |
| DL3-SA1/10N-D12K1 | NG 6 4/2 TB KM ENERJ. P>B’YE AÇIK | 12 VDC | 50 | |
| DL3-SA1/10N-D24K1 | NG 6 4/2 TB KM ENERJ. P>B’YE AÇIK | 24 VDC | 50 | |
| DL3-SA1/10N-A110K1 | NG 6 4/2 TB KM ENERJ. P>B’YE AÇIK | 110 VAC | 50 | |
| DL3-SA1/10N-A230K1 | NG 6 4/2 TB KM ENERJ. P>B’YE AÇIK | 230 VAC | 50 | |
| DL3-SA2/10N-D12K1 | NG 6 4/2 TB HM ENERJ. P>B’YE AÇIK | 12 VDC | 50 | |
| DL3-SA2/10N-D24K1 | NG 6 4/2 TB HM ENERJ. P>B’YE AÇIK | 24 VDC | 50 | |
| DL3-SA2/10N-A110K1 | NG 6 4/2 TB HM ENERJ. P>B’YE AÇIK | 110 VAC | 50 | |
| DL3-SA2/10N-A230K1 | NG 6 4/2 TB HM ENERJ. P>B’YE AÇIK | 230 VAC | 50 | |
| DL3-RK/10N-D12K1 | NG 6 4/2 ÇB KG DETANTLI | 12 VDC | 50 | |
| DL3-RK/10N-D24K1 | NG 6 4/2 ÇB KG DETANTLI | 24 VDC | 50 | |
| DL3-RK/10N-A110K1 | NG 6 4/2 ÇB KG DETANTLI | 110 VAC | 50 | |
| DL3-RK/10N-A230K1 | NG 6 4/2 ÇB KG DETANTLI | 230 VAC | 50 | |
| ( CETOP 3 ) NG 6 DL3 SERİSİ YEDEK SOLENOİD VALF BOBİNLERİ | ||||
| Malzeme Kodu | Bobin Çapı X Boyu (mm) | Voltaj | ||
| C14L3-D12 | Ø14X40 | 12 VDC | ||
| C14L3-D24 | 24 VDC | |||
| C18L3-A110 | 110 VAC | |||
| C18L3-A230 | 230 VAC | |||
