Açıklama
AÇIKLAMA

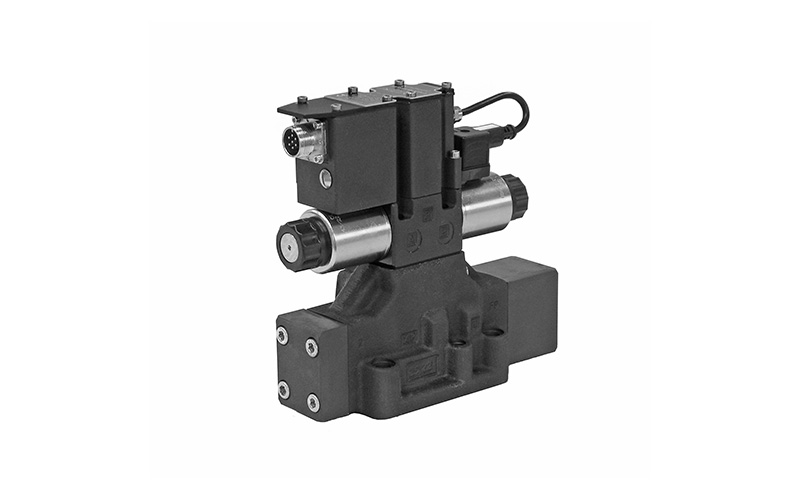

DSPE*G, DSPE*GL ve DSPE*GH, alt plaka montajı için tasarlanmış, pilot tarafından çalıştırılan, yerleşik elektroniklere sahip, orantılı yön valfleridir. ISO 4401-05’ten ISO 4401-10’a kadar boyutlarda ve büyük boyutlu bağlantı noktalarında mevcut olan bu vanalar, hidrolik aktüatörlerin konumunu ve hızını kontrol etmek için idealdir.
Temel Özellikler:
- Boyutlar: DSPEG, DSPEGL ve DSPE*GH vanaları, ISO 4401-05, ISO 4401-07, ISO 4401-08 ve ISO 4401-10 standartlarına göre çeşitli boyutlarda mevcuttur. Ayrıca, üstün performans sağlamak için büyük boyutlu bağlantı noktalarına sahip versiyonlar da mevcuttur.
- Açık Merkez veya Kapalı Merkez Makaraları: Her model, farklı uygulama ihtiyaçlarını karşılamak için açık merkez veya kapalı merkez makarasıyla mevcuttur.
- Rejeneratif Devreler: DSPE7G*, DSPE8G* ve DSPE10G* vanaları, rejeneratif devreler için makaraları destekleyerek belirli uygulamalarda enerji verimliliği sunar.
- Pilot Besleme Seçenekleri: Vanalar, dahili pilot, entegre basınç düşürme valfli dahili veya harici pilotla tedarik edilebilir ve bu da kurulumda esneklik sağlar.
Dahili Elektronik Seçenekleri:
- G Versiyonu: Akım veya voltaj referans sinyali ve 6 pimli + PE bağlantısı olan analog arayüzlü standart elektronik. Doğrudan kontrole sahip geleneksel uygulamalar için idealdir.
- GL Sürümü: Io-Link, Can-Open veya analog arayüz ve 5 pimli M12 bağlantısına sahip kompakt elektronikler. Gelişmiş bağlantı gerektiren uygulamalar için mükemmeldir.
- GH Sürümü: 11 pimli M12 bağlantısı kullanarak EtherCAT, Ethernet/IP ve Profinet arayüzleriyle saha veri yolu iletişimini destekler. Karmaşık iletişim ihtiyaçları olan gelişmiş endüstriyel uygulamalar için idealdir.
DSPE*G, DSPE*GL ve DSPE*GH vanaları, hassasiyet, güvenilirlik ve gelişmiş elektronik kontrol yetenekleri sunarak çok çeşitli endüstriyel hidrolik uygulamalar için idealdir.
| NG 10 KART ENTEGRELİ ORANSAL YÖN KONTROL VALFLERİ MAKS. BASINÇ 350(bar) | |||
| Malzeme Kodu | Konum & Spool Tipi | Nominal Akış (lt/dk) | Voltaj (V) |
| DSPE5G-C80SA/20N/E1K11 | NG 10 4/2 TB-KM (Closed Loop) | 80 P→T | 4-20mA |
| DSPE5G-C80SA/20N/E1K11 | NG 10 4/2 TB-KM (Closed Loop) | 80 P→T | 4-20mA |
| DSPE5G-A80SA/20N/E1K11 | NG 10 4/2 TB-ABT (Closed Loop) | 80 P→T | 4-20mA |
| DSPE5G-A80SA/20N/E1K11 | NG 10 4/2 TB-ABT (Closed Loop) | 80 P→T | 4-20mA |
| DSPE5G-C80/20N/E1K11 | NG 10 4/3 ÇB-KM (Closed Loop) | 80 P→T | 4-20mA |
| DSPE5G-C80/20N/E1K11 | NG 10 4/3 ÇB-KM (Closed Loop) | 80 P→T | 4-20mA |
| DSPE5G-C80/40/20N-E1K11 | NG 10 4/3 ÇB-KM (Closed Loop) | 80 P→T | 4-20mA |
| DSPE5G-A80/20N/E1K11 | NG 10 4/3 ÇB-ABT (Closed Loop) | 80 P→T | 4-20mA |
| DSPE5G-A80/20N/E1K11 | NG 10 4/3 ÇB-ABT (Closed Loop) | 80 P→T | 4-20mA |
| DSPE5G-A80/40/20N-E1K11 | NG 10 4/3 ÇB-ABT (Closed Loop) | 80 P→T | 4-20mA |
| DSPE5RG-C80SA/20N/E1K11 | NG 10 4/2 TB-KM (Closed Loop) | 80 (P-A) / 40 (B-T) | 4-20mA |
| DSPE5RG-C80SA/20N/E1K11 | NG 10 4/2 TB-KM (Closed Loop) | 80 (P-A) / 40 (B-T) | 4-20mA |
| DSPE5RG-A80SA/20N/E1K11 | NG 10 4/2 TB-ABT (Closed Loop) | 80 (P-A) / 40 (B-T) | 4-20mA |
| DSPE5RG-A80SA/20N/E1K11 | NG 10 4/2 TB-ABT (Closed Loop) | 80 (P-A) / 40 (B-T) | 4-20mA |
| DSPE5RG-C80/20N/E1K11 | NG 10 4/3 ÇB-KM (Closed Loop) | 80 (P-A) / 40 (B-T) | 4-20mA |
| DSPE5RG-C80/20N/E1K11 | NG 10 4/3 ÇB-KM (Closed Loop) | 80 (P-A) / 40 (B-T) | 4-20mA |
| DSPE5RG-C80/40/20N-E1K11 | NG 10 4/3 ÇB-KM (Closed Loop) | 80 (P-A) / 40 (B-T) | 4-20mA |
| DSPE5RG-A80/20N/E1K11 | NG 10 4/3 ÇB-ABT (Closed Loop) | 80 (P-A) / 40 (B-T) | 4-20mA |
| DSPE5RG-A80/20N/E1K11 | NG 10 4/3 ÇB-ABT (Closed Loop) | 80 (P-A) / 40 (B-T) | 4-20mA |
| DSPE5RG-A80/150/20N-E1K11 | NG 10 4/3 ÇB-ABT (Closed Loop) | 80 (P-A) / 40 (B-T) | 4-20mA |
| NG 16 KART ENTEGRELİ ORANSAL YÖN KONTROL VALFLERİ MAKS. BASINÇ 350(bar) | |||
| Malzeme Kodu | Konum & Spool Tipi | Nominal Akış (lt/dk) | Voltaj (V) |
| DSPE7G-C100SA/20N/E1K11 | NG 16 4/2 TB-KM (Closed Loop) | 100 | 4-20mA |
| DSPE7G-C150SA/20N/E1K11 | NG 16 4/2 TB-KM (Closed Loop) | 150 | 4-20mA |
| DSPE7G-A100SA/20N/E1K11 | NG 16 4/2 TB-ABT (Closed Loop) | 100 | 4-20mA |
| DSPE7G-A150SA/20N/E1K11 | NG 16 4/2 TB-ABT (Closed Loop) | 150 | 4-20mA |
| DSPE7G-C100/20N/E1K11 | NG 16 4/3 ÇB-KM (Closed Loop) | 100 | 4-20mA |
| DSPE7G-C150/20N/E1K11 | NG 16 4/3 ÇB-KM (Closed Loop) | 150 | 4-20mA |
| DSPE7G-C150/75/20N-E1K11 | NG 16 4/3 ÇB-KM (Closed Loop) | 150 (P-A) / 75 (B-T) | 4-20mA |
| DSPE7G-A100/20N/E1K11 | NG 16 4/3 ÇB-ABT (Closed Loop) | 100 | 4-20mA |
| DSPE7G-A150/20N/E1K11 | NG 16 4/3 ÇB-ABT (Closed Loop) | 150 | 4-20mA |
| DSPE7G-A150/75/20N-E1K11 | NG 16 4/3 ÇB-ABT (Closed Loop) | 150 (P-A) / 75 (B-T) | 4-20mA |
| NG 25 KART ENTEGRELİ ORANSAL YÖN KONTROL VALFLERİ MAKS. BASINÇ 350(bar) | |||
| Malzeme Kodu | Konum & Spool Tipi | Nominal Akış (lt/dk) | Voltaj (V) |
| DSPE8G-C200SA/20N/E1K11 | NG 25 4/2 TB-KM (Closed Loop) | 200 | 4-20mA |
| DSPE8G-C300SA/20N/E1K11 | NG 25 4/2 TB-KM (Closed Loop) | 300 | 4-20mA |
| DSPE8G-A200SA/20N/E1K11 | NG 25 4/2 TB-ABT (Closed Loop) | 200 | 4-20mA |
| DSPE8G-A300SA/20N/E1K11 | NG 25 4/2 TB-ABT (Closed Loop) | 300 | 4-20mA |
| DSPE8G-C200/20N/E1K11 | NG 25 4/3 ÇB-KM (Closed Loop) | 200 | 4-20mA |
| DSPE8G-C300/20N/E1K11 | NG 25 4/3 ÇB-KM (Closed Loop) | 300 | 4-20mA |
| DSPE8G-C300/150/20N-E1K11 | NG 25 4/3 ÇB-KM (Closed Loop) | 300 (P-A) / 150 (B-T) | 4-20mA |
| DSPE8G-A200/20N/E1K11 | NG 25 4/3 ÇB-ABT (Closed Loop) | 200 | 4-20mA |
| DSPE8G-A300/20N/E1K11 | NG 25 4/3 ÇB-ABT (Closed Loop) | 300 | 4-20mA |
| DSPE8G-A300/150/20N-E1K11 | NG 25 4/3 ÇB-ABT (Closed Loop) | 300 (P-A) / 150 (B-T) | 4-20mA |
| NG 32 KART ENTEGRELİ ORANSAL YÖN KONTROL VALFLERİ MAKS. BASINÇ 350(bar) | |||
| Malzeme Kodu | Konum & Spool Tipi | Nominal Akış (lt/dk) | Voltaj (V) |
| DSPE10G-C350SA/11N/E1K11 | NG 32 4/2 TB-KM (Closed Loop) | 350 | 4-20mA |
| DSPE10G-C500SA/11N/E1K12 | NG 32 4/2 TB-KM (Closed Loop) | 500 | 4-20mA |
| DSPE10G-A350SA/11N/E1K11 | NG 32 4/2 TB-ABT (Closed Loop) | 350 | 4-20mA |
| DSPE10G-A500SA/11N/E1K12 | NG 32 4/2 TB-ABT (Closed Loop) | 500 | 4-20mA |
| DSPE10G-C350/11N/E1K11 | NG 32 4/3 ÇB-KM (Closed Loop) | 350 | 4-20mA |
| DSPE10G-C500/11N/E1K12 | NG 32 4/3 ÇB-KM (Closed Loop) | 500 | 4-20mA |
| DSPE10G-A350/11N/E1K11 | NG 32 4/3 ÇB-ABT (Closed Loop) | 350 | 4-20mA |
| DSPE10G-A500/11N/E1K12 | NG 32 4/3 ÇB-ABT (Closed Loop) | 500 | 4-20mA |
| NG 40 KART ENTEGRELİ ORANSAL YÖN KONTROL VALFLERİ MAKS. BASINÇ 350(bar) | |||
| Malzeme Kodu | Konum & Spool Tipi | Nominal Akış (lt/dk) | Voltaj (V) |
| DSPE11G-C350SA/11N/E1K11 | NG 40 4/2 TB-KM (Closed Loop) | 1000 | 4-20mA |
| DSPE11G-C500SA/11N/E1K12 | NG 40 4/2 TB-KM (Closed Loop) | 1000 | 4-20mA |
| DSPE11G-A350SA/11N/E1K11 | NG 40 4/2 TB-ABT (Closed Loop) | 1000 | 4-20mA |
| DSPE11G-A500SA/11N/E1K12 | NG 40 4/2 TB-ABT (Closed Loop) | 1000 | 4-20mA |
| DSPE11G-C350/11N/E1K11 | NG 40 4/3 ÇB-KM (Closed Loop) | 1000 | 4-20mA |
| DSPE11G-C500/11N/E1K12 | NG 40 4/3 ÇB-KM (Closed Loop) | 1000 | 4-20mA |
| DSPE11G-A350/11N/E1K11 | NG 40 4/3 ÇB-ABT (Closed Loop) | 1000 | 4-20mA |
| DSPE11G-A500/11N/E1K12 | NG 40 4/3 ÇB-ABT (Closed Loop) | 1000 | 4-20mA |
