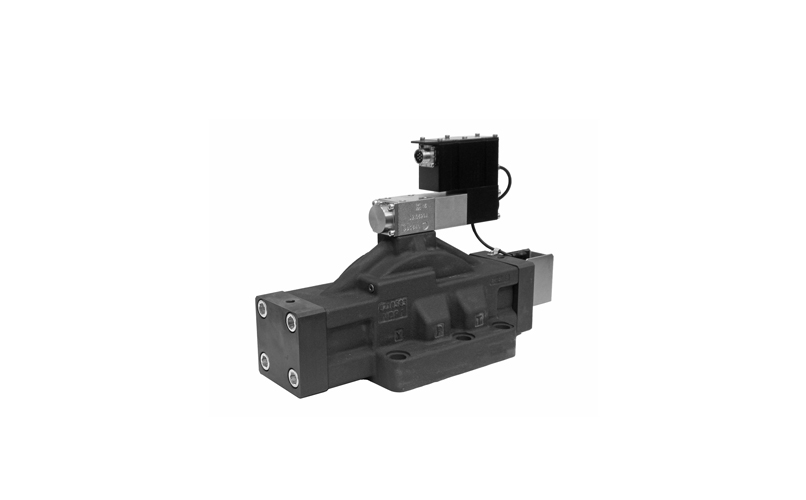

DXRE*J* High response directional valves, pilot operated, with on-board electronics and double position feedback
Sipariş Kodu:85330
Boyut:ISO4401-05ISO4401-07ISO4401-08ISO4401-08+ISO4401-10ISO4401-10+
ISO4401-05
ISO4401-07
ISO4401-08
ISO4401-08+
ISO4401-10
ISO4401-10+
Montaj Stili:alt plaka
Maksimum Çalışma Basıncı:350bar
Maksimum Akış:3500l/min
AÇIKLAMA
DXRE*J ve DXRE*JH, arıza emniyetli konuma ve yüksek dinamik solenoide sahip servo orantılı bir valf tarafından çalıştırılan yön kontrol valfleridir. Ana makara konumu, yüksek hassasiyet ve tekrarlanabilirlik sağlayan kapalı devrede bir LVDT doğrusal dönüştürücü tarafından kontrol edilir.
Büyük boyutlu bağlantı noktalarına sahip ISO 4401-05’ten ISO 4401-10’a kadar boyutlarda mevcut olan bu valfler, konum, hız ve basınç kapalı devre kontrol sistemlerindeki uygulamalar için uygundur. Bir elektrik kesintisi meydana geldiğinde veya etkinleştirme komutu olmadan, ana makara yaylar tarafından arıza güvenli konuma taşınır. Üst üste binen, alt üste binen veya sıfır üst üste binen makaralar mevcuttur.
Vanalar iki tip yerleşik elektronikle mevcuttur:
J versiyonu, 6 pin + PE bağlantısıyla akım veya voltaj referans sinyaline sahip analog arayüzlü standart elektroniklerimizdir.
JH versiyonu, 11 pin M12 bağlantısıyla EtherCAT, Ethernet/IP veya Profinet tipi saha veri yolu iletişimi için arayüze sahiptir.
| DXRE*J SERİSİ SERVO PİLOTLU FEEDBACK’Lİ ORANSAL YÖN KONTROL VALFLERİ MAKS. BASINÇ P-A-B 350(bar) – T-X-Y 250(bar) | |||||||||||
| Malzeme Kodu | Konum & Spool Tipi | Geçirgenlik | Norm | Pilot | Sızıntı | Referans Sinyal | |||||
| DXRE5RJ-C100/31N-IE/**K11A | C* Tip Spool (KM) | 100 | NG10 | İÇTEN | DIŞTAN | ±10V / 4-20mA | |||||
| DXRE7J-C120/31N-IE/**K11A | C* Tip Spool (KM) | 120 | NG16 | İÇTEN | DIŞTAN | ±10V / 4-20mA | |||||
| DXRE7J-C220/31N-IE/**K11A | C* Tip Spool (KM) | 220 | NG16 | İÇTEN | DIŞTAN | ±10V / 4-20mA | |||||
| DXRE8J-C250/31N-IE/**K11A | C* Tip Spool (KM) | 250 | NG25 | İÇTEN | DIŞTAN | ±10V / 4-20mA | |||||
| DXRE8J-C400/31N-IE/**K11A | C* Tip Spool (KM) | 400 | NG25 | İÇTEN | DIŞTAN | ±10V / 4-20mA | |||||
| DXRE10J-C800/31N-IE/**K11A | C* Tip Spool (KM) | 800 | NG32 | İÇTEN | DIŞTAN | ±10V / 4-20mA | |||||
| DXRE11J-C1000/31N-IE/**K11A | C* Tip Spool (KM) | 1000 | NG32 | İÇTEN | DIŞTAN | ±10V / 4-20mA | |||||
| DXRE5RJ-A100/31N-IE/**K11A | A* Tip Spool (ABT) | 100 | NG10 | İÇTEN | DIŞTAN | ±10V / 4-20mA | |||||
| DXRE7J-A120/31N-IE/**K11A | A* Tip Spool (ABT) | 120 | NG16 | İÇTEN | DIŞTAN | ±10V / 4-20mA | |||||
| DXRE7J-A220/31N-IE/**K11A | A* Tip Spool (ABT) | 220 | NG16 | İÇTEN | DIŞTAN | ±10V / 4-20mA | |||||
| DXRE8J-A250/31N-IE/**K11A | A* Tip Spool (ABT) | 250 | NG25 | İÇTEN | DIŞTAN | ±10V / 4-20mA | |||||
| DXRE8J-A400/31N-IE/**K11A | A* Tip Spool (ABT) | 400 | NG25 | İÇTEN | DIŞTAN | ±10V / 4-20mA | |||||
| DXRE10J-A800/31N-IE/**K11A | A* Tip Spool (ABT) | 800 | NG32 | İÇTEN | DIŞTAN | ±10V / 4-20mA | |||||
| DXRE11J-A1000/31N-IE/**K11A | A* Tip Spool (ABT) | 1000 | NG32 | İÇTEN | DIŞTAN | ±10V / 4-20mA | |||||
| DXRE5RJ-Z100TB/31N-IE/**K11A | Z* Tip Spool | 100 | NG10 | İÇTEN | DIŞTAN | ±10V / 4-20mA | |||||
| DXRE7J-Z120TB/31N-IE/**K11A | Z* Tip Spool | 120 | NG16 | İÇTEN | DIŞTAN | ±10V / 4-20mA | |||||
| DXRE7J-Z220TB/31N-IE/**K11A | Z* Tip Spool | 220 | NG16 | İÇTEN | DIŞTAN | ±10V / 4-20mA | |||||
| DXRE8J-Z250TB/31N-IE/**K11A | Z* Tip Spool | 250 | NG25 | İÇTEN | DIŞTAN | ±10V / 4-20mA | |||||
| DXRE8J-Z400TB/31N-IE/**K11A | Z* Tip Spool | 400 | NG25 | İÇTEN | DIŞTAN | ±10V / 4-20mA | |||||
| DXRE10J-Z800TB/31N-IE/**K11A | Z* Tip Spool | 800 | NG32 | İÇTEN | DIŞTAN | ±10V / 4-20mA | |||||
| DXRE11J-Z1000TB/31N-IE/**K11A | Z* Tip Spool | 1000 | NG32 | İÇTEN | DIŞTAN | ±10V / 4-20mA | |||||
