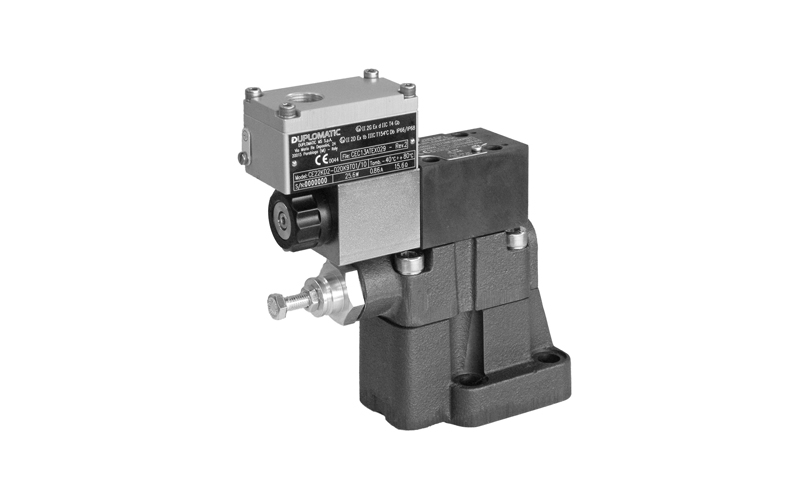

P*E*K* Explosion proof-proportional pressure relief valves compliant with ATEX, IECEx, INMETRO, PESO
Sipariş Kodu:81316
Boyut:ISO4401-03ISO6264-06ISO6264-08ISO6264-10
ISO4401-03
ISO6264-06
ISO6264-08
ISO6264-10
Montaj Stili:alt plaka
Maksimum Çalışma Basıncı:350bar
Maksimum Akış:500l/min
AÇIKLAMA
PDE3K*, PRE3K*, PRE10K*, PRE25K* ve PRE32K*, alt plaka montajı için doğrudan ve pilot kontrollü, patlamaya dayanıklı orantılı basınç kontrol vanalarıdır.
ATEX, IECEx, INMETRO veya PESO gerekliliklerine uygundurlar ve yüzey tesisleri veya madenler için potansiyel olarak patlayıcı ortamlarda kullanıma uygundurlar. Düşük sıcaklık versiyonu (-40 °C’ye kadar) da mevcuttur.
Hidrolik devrenin basıncını modüle etmek ve ayarlanan değere yakın basınç değerlerinde bile pompanın tüm akışının kullanılmasına izin vermek için kullanılırlar. Uygulamanın daha yüksek güvenliği için pilot kademesinin içinde mekanik bir basınç sınırlama özelliğine sahiptirler. Vanalar 12 veya 24 V solenoid ile mevcuttur.
Metrik veya NPT tipi olmak üzere çeşitli bağlantı tipleri mevcuttur. Kablo rakorları mevcuttur.
| ( CETOP 3) NG 6 ORANSAL BASINÇ KONTROL – MAKS. BASINÇ 350(bar) | |||
| Malzeme Kodu | Kontrol Basınç Aralığı (bar) | Debi (lt/dk) | Voltaj |
| PDE3-025/10N-D**K1 | 0,9 – 25 | 2 | 12/24V DC |
| PDE3-070/10N-D**K1 | 1,6 – 70 | 2 | 12/24V DC |
| PDE3-140/10N-D**K1 | 2,4 – 140 | 2 | 12/24V DC |
| PDE3-210/10N-D**K1 | 3,2 – 210 | 2 | 12/24V DC |
| PDE3-350/10N-D**K1 | 5 – 350 | 2 | 12/24V DC |
| ORANSAL BASINÇ EMNİYET (PROPORTIONAL) VALFLERİ MAKS.BASINÇ 350 (bar) | |||
| Malzeme Kodu | Konum & Spool Tipi | Maks.Debi (lt/dk) | Voltaj (V) |
| PRE3-350/11N-D24K1 | Oransal Basınç Emniyet NG 6 | 40 | 24 |
| PRE3G-350/11N E1 | Kart Entegreli NG 6 Oransal Bas. Emn. | 50 | 24 |
| PRE10-350/10N-D24K1 | Oransal Basınç Emniyet NG 16 | 200 | 24 |
| PRE25-350/10N-D24K1 | Oransal Basınç Emniyet NG 25 | 400 | 24 |
| PRE32-350/10N-D24K1 | Oransal Basınç Emniyet NG 32 | 500 | 24 |
| PRE10G-350/10N E1 | Kart Entegreli Oransal Basınç Emniyet NG 16 | 200 | 24 |
| PRE25G-350/10N E1 | Kart Entegreli Oransal Basınç Emniyet NG 25 | 400 | 24 |
| PRE32G-350/10N E1 | Kart Entegreli Oransal Basınç Emniyet NG 32 | 500 | 24 |
| PRE10J-350/10N E1 | Feedback Oransal Basınç Emniyet NG 16 | 200 | 24 |
| PRE25J-350/10N E1 | Feedback Oransal Basınç Emniyet NG 25 | 400 | 24 |
| PRE32J-350/10N E1 | Feedback Oransal Basınç Emniyet NG 32 | 500 | 24 |
